جزئیات محصول:
|
| حداکثر سکته: | 650 میلی متر (شامل فیکسچر) | سرعت تست: | 20-300 میلی متر در دقیقه (تنظیم شده توسط دستگیره) |
|---|---|---|---|
| موتور: | سروو موتور پاناسونیک | پیچ: | پیچ توپ با دقت بالا |
| قدرت: | 1∮، AC220V، 50HZ | وزن: | حدود 36 کیلوگرم |
| برجسته: | ,,tensile testing equipments |
||

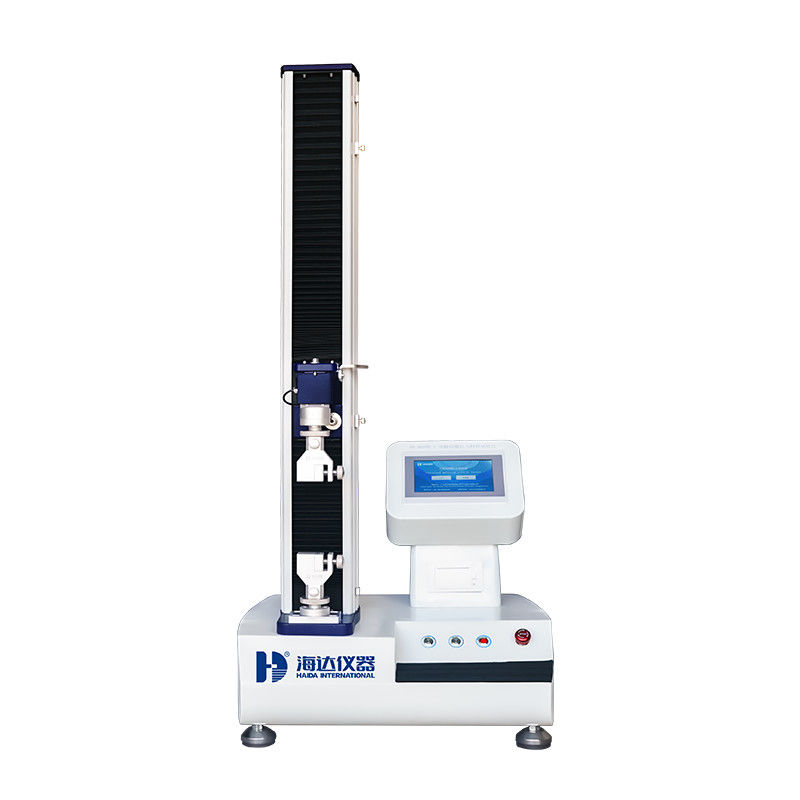

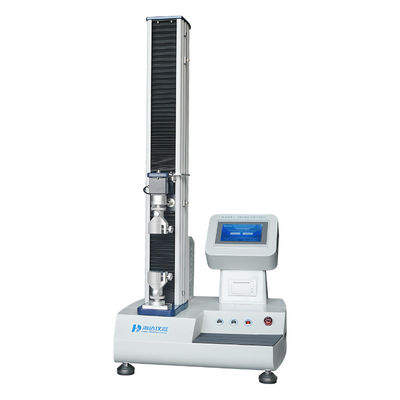

دستگاه/تجهیزات تست مقاومت کششی لایه برداری چسب با کنترل کامپیوتری
کاربرد
تستر استحکام کششی اقتصادی اما سطح عملکرد بالا است که به طور گسترده برای تست کشش، فشار، خمش و برش انواع مواد استفاده می شود.
شیء آزمایشی
تست خستگی با چرخه کم سلول بار سنج کمپرس تستر استحکام کششی عمدتاً برای آزمایش مواد فلزی و غیر فلزی مانند لاستیک، پلاستیک، سیم و کابل، کابل فیبر نوری، کمربند ایمنی، کمربند ایمنی، مواد کامپوزیت کمربند چرمی، پروفیل های پلاستیکی استفاده می شود. غشای ضد آب، فولاد، مس، پروفیل، فولاد فنر، فولاد بلبرینگ، فولاد ضد زنگ، ریخته گری، فولاد، فولاد، کشش سیم فلزی غیرآهنی، فشرده سازی، خمش، برش، پوسته شدن، پارگی، گسترش دو آزمایش دیگر.
1. این دستگاه سیلندر روغن را در ساختار نوع پایین، بار هیدرولیک، نمونه بستن هیدرولیک اتخاذ می کند.
2. Oil Clearance sealing به جای O-ring sealing.بارگیری سیلندر را ثابت و بدون نیاز به تعمیر نگه دارید.
3. کنترل بارگیری دریچه های هیدرولیک دستی، راندمان بالایی از آزمایش رایج را می دهد.
4. ظرفیت بار از 300KN تا 2000KN.
ویژگی های اصلی
※ لودسل با دقت بالا، رمزگذار و اکستنسومتر اختیاری برای آزمایش نیرو، جابجایی و گسترش.وضوح خواندن می تواند 1/300000 طیف کامل باشد
※ کنترل سرعت سروو از 0.01mm/min تا 500mm/min توسط سروو موتور.
※ نصب آسان انواع دستگیره ها و لوازم جانبی تست برای انجام انواع مختلف تست
※ نتیجه آزمایش زمان واقعی و مقدار اوج را نشان می دهد.Force-Displacement و Force- Extension منحنی عملکرد گزینه را نشان می دهد.
※ ذخیره داده و چاپ نتیجه آزمایش توسط مینی چاپگر به صورت اختیاری.
※ دو نوع سیستم مدیریت کاربر برای اپراتور مشترک و مدیر سیستم
※ گزینه سوکت اترنت و رابط کامپیوتر برای اتصال به کامپیوتر یا لپ تاپ با افزودن نرم افزار،
※ می توان آن را با بار، جابجایی و گسترش یک دستگاه تست کنترل سروو کنترل 3 حلقه بسته کامپیوتری تنظیم کرد.
لوازم جانبی استاندارد
رمزگذار نصب شد، سلول بار نصب شد.سروو موتور داخلی؛کارت کنترل و واحد نمایشگر;صفحات فشرده سازی؛ابزار نصب و کابل.
لوازم جانبی اختیاری
نوع سنج فشار سنج، اکستنسومتر تغییر شکل بزرگ؛ رابط کامپیوتر و نرم افزار.کامپیوتر، سیستم عامل ویندوز، چاپگر؛
نمای کلی فنی
ProLine با سرعت تست 0.0005 تا 1500 mm/min بسته به نوع موجود است.سرعت دستگاه تست مستقل از بار تست است.
محدوده سرعت تست بالا را می توان بدون محدودیت استفاده کرد.علاوه بر این، بارهای آزمایشی تا 110٪ بار اسمی دستگاه برای جبران ترکیبات سنگین تجهیزات تست، لوازم جانبی و غیره مجاز است.
ProLine برای بارهای آزمایشی تا 100 کیلو نیوتن و با ارتفاع ناحیه آزمایش از 1050 میلی متر تا 1450 میلی متر در دسترس است.
ProLine را می توان با رایانه های شخصی یا لپ تاپ های تجاری استاندارد کار کرد و به کارت توسعه خاصی نیاز ندارد.
پارامترهای فنی
| موارد | مشخصات |
| سنسور | لودسل سلترون |
| ظرفیت | 10،20،50،100،200 کیلوگرم |
| سوئیچور واحد | G، KG، N، LB |
| صفحه نمایش دستگاه | کامپیوتر و ال سی دی |
| وضوح | 1/250000 |
| دقت | ± 0.5٪ |
| حداکثرسکته | 1000 میلی متر (شامل فیکسچر) |
| سرعت تست | 0.1-500mm/min (قابل تنظیم) |
| موتور | سرو موتور پاناسونیک |
| پیچ | پیچ توپ با دقت بالا |
| دقت ازدیاد طول | 0.001 میلی متر |
| قدرت | 220 ولت، 50 هرتز |
| وزن | حدود 75 کیلوگرم |
| تجهیزات جانبی | گیره کششی یک ست، کامپیوتر لنوو یک ست، سی دی نرم افزار انگلیسی یک تکه، سی دی تصویری عملیات یک تکه، راهنمای کاربر انگلیسی یک تکه |
تئوری آزمون
نمونه بین دو گیره گیره، حرکت نسبی دو گیره بسته شد، با حرکت دادن پوشه در سر نیروی سنسور قرار می گیرد و سنسور جابجایی داخلی دستگاه، در حین تغییر مقدار نیروی آزمایش و جابجایی جمع آوری می شود تا محاسبه شود. کشش نمونه، پارگی، نرخ تغییر شکل و سایر شاخص های عملکرد.
تصحیح سرعت:
1. ابتدا موقعیت اولیه بازوی متقاطع دستگاه را ثبت کنید، مقدار سرعت را روی پانل کنترل انتخاب کنید (با استفاده از یک خط کش مستقیم اندازه گیری ضربه متقاطع بازوی استاندارد).
2. استارت در حالی که کرونومتر الکترونیکی شروع به شمارش ایستگاه برای یک دقیقه می کند، زمان رسیدن کرونومتر در حالی که دکمه توقف دستگاه را فشار می دهید، با توجه به زمان ثبت کرونومتر، مقدار ضربدر بازوی متقاطع، نرخ در دقیقه (mm / دقیقه)، با رعایت ضربدر است. مقدار تفاوت سکته مغزی تام و خط کش مستقیم، و محاسبه مقدار خطای سکته مغزی بازوی متقاطع نباید از 1 ± تجاوز کند.
دقت تراز
1) برای پیدا کردن بدن از مثبت اولیه
2) تراز دقیق دستگاه تست کشش
پس از ریختن جامدات مهره پا، قبل از اینکه سیمان خشک نشود، اجازه سفت کردن مهره را ندارید و پاها شروع به آزمایش دستگاه می کنند.(زمان خشک شدن سیمان به طور کلی کمتر از 10-15 روز است) پس از اینکه سیمان کاملاً خشک شد، مهره های اقبال را بر روی دقت نصب دستگاه آزمایش برای بررسی محکم کنید، آیا دقت تراز سازگار است.اگر آنها مطابقت ندارند باید دوباره هم ترازی شود.
تعمیر و نگهداری ماشین
به طور منظم قسمت های فک پیچ ها را بررسی کنید، در صورت شل بودن، به موقع سفت کنید.
صفحه خاتم کاری سطح کشویی و سطح تماس آستر شیار دم کبوتر روی آستر باید تمیز نگه داشته شود، به طور منظم با یک لایه نازک از گریس MoS2 (دی سولفید مولیبدن) پوشانده شود.
چرخ دنده درایو را به طور منظم بررسی کنید و در صورت شل بودن، کشش را مجدداً ببندید.
