جزئیات محصول:
|
نیروی سینوسی (اوج): | 30 KN | نیروی شوک (اوج): | 60 KN |
---|---|---|---|
محدوده فرکانس: | 5 تا 2600 هرتز | جابجایی (پیوسته): | 100 میلی متر |
حداکثر سرعت: | 1.8 متر بر ثانیه | max. حداکثر acceleration شتاب: | 75 گرم |
فرکانس رزونانس مرتبه 1: | 2400 هرتز | ||
برجسته کردن: | ,,vibration table test equipment |
تجهیزات تست ارتعاش نوع الکترودینامیک ارتعاش حمل و نقل با کیفیت بالا
معرفی:
تجهیزات تست ارتعاش نوع الکترودینامیکمیز گسترش عمودی دستگاه تست ارتعاش الکتریکی در تست ارتعاش، نمونه آزمایشی یا فیکسچر ممکن است بزرگتر از میز حلقه متحرک میز ارتعاش الکتریکی باشد، بنابراین لازم است جدول اصلی را گسترش دهید، روش معمول نصب یک میز کمکی (پسوند) است. جدول) هنگام انجام آزمایش های ارتعاش، اگر برخی از نمونه های آزمایشی نیاز به نصب خاصی داشته باشند، وسایل سفارشی برای برآورده کردن الزامات این آزمایش مورد نیاز است. در آزمایش ارتعاش تصادفی، جدول ارتعاش خود مشکل خیلی بزرگی نیست، مشکل سیستم کنترل است. از آنجا که تجزیه و تحلیل سیگنال و محاسبه تست ارتعاش تصادفی پیچیده است، باید توسط کامپیوتر انجام شود.
مشخصات:
کار فوق العاده بی صدا؛پایه دستگاه از مواد با کیفیت بالا استفاده می کند، به راحتی نصب می شود، عملیات روان است، نیازی به نصب The، کنترل دیجیتالی شدن مدار کنترل و فرکانس نمایش نیست، PID عملکرد را تنظیم می کند، باعث می شود کار تجهیزات پایدارتر شود. قابل اعتماد، فرکانس و روش عملیات فرکانس ثابت را جارو می کند، با درخواست تست حرفه های مختلف سازگار می شود تا تداخل میدان الکترومغناطیسی قوی در مدار کنترل را حل کند و مجموعه زمان کار را افزایش دهد، به طوری که محصول آزمایشی به تست دقیق برسد. زمان.
سیستم تست ارتعاش الکترودینامیکبرگه داده عملکرد:
تکان دهنده (مدل#EDM-2000) | ||
نیروی سینوسی (اوج) | 30 کیلونیوتن | |
نیروی شوک (اوج) | 60 کیلو نیوتن | |
محدوده فرکانس | 5 تا 2600 هرتز | |
جابجایی (پیوسته) | 100 میلی متر | |
حداکثرسرعت | 1.8 متر بر ثانیه | |
حداکثرشتاب | 75 G | |
قطر آرمیچر | 445 میلی متر | |
1خیابانفرکانس تشدید را سفارش دهید | 2400 هرتز | |
لحظه غیرعادی مجاز | >500 Nxm | |
وزن آرمیچر | 40 کیلوگرم | |
ابعاد پیچ HE/ST | M10 (متریک) | |
فرکانس جداسازی ارتعاش محوری | <3 هرتز | |
حداکثرظرفیت ترابری | 500 کیلوگرم | |
نشت شار مغناطیسی | ≤1 mT | |
ابعاد (L×W×H، بسته بندی نشده) | 1330x860x1250 میلی متر | |
وزن (بدون بسته بندی) | 2500 کیلوگرم | |
نصب و راه اندازی | تشک لاستیکی (پیچ لنگر مورد نیاز است) | |
تقویت کننده توان(مدل#VSA-H323A) | ||
خروجی آمپلی فایر | 30 کیلو ولت آمپر | |
SNR | >65 دسی بل | |
ولتاژ خروجی نامی | 120 Vrms | |
راندمان تقویت کننده | > 90% | |
ابعاد (L×W×H، بسته بندی نشده) | 800x900x2100 میلی متر | |
وزن (بدون بسته بندی) | 500 کیلوگرم | |
دمنده (مدل شماره PBL-W30) | ||
حجم هوا | 0.46 متر3/s | |
قدرت | 7.5 کیلو وات | |
قطر مجرای هوا | 200 میلی متر | |
فشار هوا | 8.8 کیلو پاسکال | |
نصب و راه اندازی | قابلیت اتصال به سقف (تا دو خم 90 درجه)، حداکثر 20 دقیقه دویدن | |
میز لغزنده افقی (مدل شماره 30ST-600M) | ||
ابعاد | 600x600 میلی متر | |
ضخامت | 45 میلی متر | |
محدودیت فرکانس | 2000 هرتز | |
جرم موثر | 54 کیلوگرم | |
توجه داشته باشید: 1. برای یکنواختی بهتر از یاتاقان فیلم روغن فشار بالا استفاده می شود. |
||
کنترل کننده لرزش و شتاب سنج | ||
کنترل لرزش VT-9008-4 | کنترل کننده لرزش 4 کانالی با کالیبراسیون سینوسی و خود. | |
شتاب سنج EA-YD-181 | 100 میلی ولت بر گرم، محدوده: 50 گرم، فرکانس کاری: 1-10 کیلوهرتز، وزن: 11 گرم، با کابل کم صدا 10 فوت | |
سایر عملکردها/لوازم جانبی پشتیبانی شده | ||
اتاق های محیط زیست | پشتیبانی | |
دستگاه های موبایل | قابل تنظیم | |
تخته های عایق | قابل تنظیم | |
فیکسچر | قابل تنظیم | |
محیط کاری سیستم | ||
محدوده دما | 0-40 درجه سانتیگراد | |
محدوده رطوبت | 0-90٪، بدون تراکم | |
نیازمندی های قدرت | 380V/3ph/50Hz، 40kVA | |
فشار هوای فشرده | 0.6 مگاپاسکال |
نحوه استفاده:
1، کتابچه راهنمای کنترل برای تکمیل روش
2، مانند خطای عملیات به طوری که نمی تواند کار کند، می توانید از روش بازیابی مراحل ورودی استفاده کنید و سپس یک گروه واحد یا سایر مراحل در حال اجرا را تنظیم کنید.
3، قبل از استفاده برای فشار دادن سوئیچ شروع خارجی، به نظر می رسد COO یعنی اجازه می دهد، کلید را باز می کند.
4، بدنه تایوان:
1 آستین پای بدنه میز تا آنجا که ممکن است ثابت شود
2 منبع تغذیه روشن / کار در خط خروجی را نمی توان از برق جدا کرد
3 سطح را تا آنجا که ممکن است قرار دهید
4 جزء قابل تغییر است، خط نباید تغییر کند یا از اتصال.
5 بدنه تایوان نباید تمام یا بخشی از سازماندهی مجدد باشد، فقط طبق مشخصات یک جزء و با رمز تأیید اصلی.
5، دامنه داخل کد
1. قبل یا بعد از بوت خیلی بزرگ را تنظیم نکنید
2) دامنه کم کلید مدولاسیون با دامنه بالا
3 دستگیره دامنه کنترل پنل در موارد تست موقعیت وسط قرار داده شده است: برای تمرکز روی نقطه اصلی قرار داده شده است، سمت چپ را به سمت راست کاهش دهید.
4 جعبه کنترل: نمی توان آن را بر روی عملیات بالا یا زیرزمینی قرار داد
6، کد داخلی:
1) تنظیم مجدد در هنگام اجرا یا عملکرد نادرست
2) مرحله روش Reset را کنترل کنید، هر کد داخل فقط یک زمان برای ذخیره قوطی تنظیم کنید
3 معمولا باید کد داخلی را نمی توان به طور تصادفی تنظیم کرد
7، جعبه کنترل:
1) خط اتصال بدنه پس از آویزان شدن باید محکم قفل شود
2 سوئیچ جهت ارتعاش و خط اتصال خروجی مطابقت دارند، نمی توانند اشتباه را متصل کنند
8، تست: آزمون غیر خاص باید از تست موج کامل استفاده کند
9، بدنه تایوان: نمی تواند صدای برخورد تولید کند، لمس متقابل محور مرکز بالا و پایین باعث می شود که قطعه فولادی بهار فوراً خاموش شود، مدولاسیون دامنه کوچک تنظیم می شود و سپس روشن می شود.
10، ناشناخته دیگر:
اجزا و خطوط داخلی را خودسرانه تغییر ندهید
11، دلیل بد است:
1 استفاده از مدل های کامپیوتری را نمی توان برای کنترل میز تکان دادن استفاده کرد
2 نمی توان درایور را دوباره بارگذاری کرد
2، برای تست Ista-ia، اپراتور برای محافظت از نمونه، برای جلوگیری از لغزش قطعات تست از جدول.
3، تعویض گیربکس دنده به طور منظم.
4. تمام برق را هنگام کار نکردن قطع کنید، تمیز نگه دارید.5، غیر کارکنان نمی توانند به میل خود عمل کنند

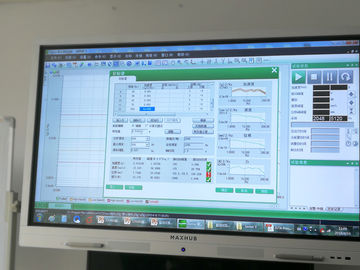

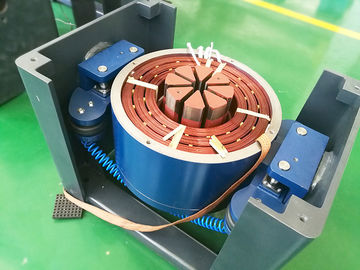

تصاویر سیستم تست ارتعاش الکترودینامیک
