دستگاه تست لرزش/تست لرزش شیکر الکترومغناطیسی
مقدمه:
تست لرزش تصادفی شیکر (GB/t2423.56-2006) توسط یک سیگنال ورودی تصادفی تحریک می‌شود که شامل تمام اجزای فرکانس در محدوده فرکانس مشخص شده (پهنای باند) در همه زمان‌ها است. مقدار آنی آن از توزیع نرمال (گاوسی) پیروی می‌کند. توزیع در محدوده فرکانس توسط منحنی چگالی طیفی شتاب (ASD) نشان داده می‌شود.
لرزش تصادفی رایج‌ترین نوع تحریک است که در دنیای واقعی رخ می‌دهد. مقدار آنی آینده آن را نمی‌توان با حالت گذشته آن پیش‌بینی کرد، بلکه فقط می‌توان بر اساس احتمال آن را پیش‌بینی کرد. در واقع، این ویژگی‌ها برای اکثر محاسبات مربوط به لرزش تصادفی، مانند خستگی و تنش متناوب، قابل اجرا هستند.
برخلاف تست سینوسی، لرزش تصادفی میز تست همیشه در طول مدت تحریک و تشدید می‌شود، اگرچه نمی‌تواند به حداکثر مقدار برسد. اکثر سیگنال‌های تصادفی در آزمایشگاه دارای 3 برابر RMS هستند، به این معنی که مقدار آنی تحریک در محدوده فرکانس تست می‌تواند از صفر تا 3 برابر کل RMS (R.M.S.) گسترش یابد. تفاوت بزرگ‌تری که باید برای تحریک تصادفی در نظر گرفت این است که تعداد زیادی تناوب تنش، هم مثبت و هم منفی، بین نقاط عبور وجود خواهد داشت. این ویژگی بر آسیب خستگی و در نتیجه طول عمر مورد انتظار خرابی تأثیر می‌گذارد.
صرف نظر از لرزش سینوسی یا لرزش تصادفی، تنها با درک بهتر از تولید محصول، حمل و نقل، محیط استفاده و خواص و ویژگی‌های تجهیزات تست، می‌توانیم حالت لرزش مناسب خود را به درستی انتخاب کنیم تا محصولات باکیفیت را غربال کنیم و عملکرد محصولات معیوب را بهبود بخشیم.
سیستم تست لرزش الکترودینامیکیبرگه داده‌های عملکرد:
| شیکر (مدل# EDM-2000) |
| نیروی سینوسی (اوج) |
30kN |
| نیروی ضربه (اوج) |
60 kN |
| محدوده فرکانس |
5～2,600 هرتز |
| جابجایی (پیوسته) |
100 میلی‌متر |
| حداکثر سرعت |
1.8 متر بر ثانیه |
| حداکثر شتاب |
75 G |
| قطر آرمیچر |
445 میلی‌متر |
| 1st فرکانس تشدید مرتبه |
2,400 هرتز |
| گشتاور خارج از مرکز مجاز |
＞500 Nxm |
| وزن آرمیچر |
40 کیلوگرم |
| ابعاد پیچ HE/ST |
M10 (متریک) |
| فرکانس جداسازی لرزش محوری |
＜3 هرتز |
| حداکثر بار |
500 کیلوگرم |
| نشت شار مغناطیسی |
≤1 mT |
| ابعاد (طول×عرض×ارتفاع، بسته‌بندی نشده) |
1,330x860x1,250 میلی‌متر |
| وزن (بسته‌بندی نشده) |
2,500 کیلوگرم |
| نصب |
کفپوش لاستیکی (پیچ‌های لنگر مورد نیاز) |
| تقویت‌کننده قدرت (مدل# VSA-H323A) |
| خروجی تقویت‌کننده |
30 kVA |
| SNR |
＞65 dB |
| ولتاژ خروجی نامی |
120 Vrms |
| راندمان تقویت‌کننده |
＞ 90% |
| ابعاد (طول×عرض×ارتفاع، بسته‌بندی نشده) |
800x900x2,100 میلی‌متر |
| وزن (بسته‌بندی نشده) |
500 کیلوگرم |
| بلوئر (مدل# PBL-W30) |
| حجم هوا |
0.46 متر3/s |
| توان |
7.5 کیلووات |
| قطر مجرای هوا |
200 میلی‌متر |
| فشار هوا |
8.8kPa |
| نصب |
قابلیت اتصال به سقف (تا دو خم 90 درجه)، حداکثر 20’ اجرا |
| میز لغزشی افقی (مدل# 30ST-600M) |
| ابعاد |
600x600 میلی‌متر |
| ضخامت |
45 میلی‌متر |
| محدودیت فرکانس |
2,000 هرتز |
| جرم موثر |
54 کیلوگرم |
|
توجه:
1. برای یکنواختی بهتر از یاتاقان فیلم روغن با فشار بالا استفاده می‌شود.
|
| کنترل‌کننده لرزش و شتاب‌سنج |
| کنترل‌کننده لرزش VT-9008-4 |
کنترل‌کننده لرزش 4 کاناله با سینوسی و کالیبراسیون خودکار. |
| شتاب‌سنج EA-YD-181 |
100mV/g، محدوده: 50g، فرکانس کاری: 1-10kHz، وزن: 11 گرم، با کابل کم نویز 10 فوت |
| سایر عملکردهای/لوازم جانبی پشتیبانی شده |
| محفظه‌های محیطی |
پشتیبانی شده |
| دستگاه‌های تلفن همراه |
قابل تنظیم |
| تخته‌های عایق |
قابل تنظیم |
| فیکسچر |
قابل تنظیم |
| محیط کار سیستم |
| محدوده دما |
0-40℃ |
| محدوده رطوبت |
0～90% ، بدون تراکم |
| الزامات برق |
380V/3ph/50Hz, 40kVA |
| فشار هوای فشرده |
0.6 مگاپاسکال |
نحوه استفاده از آن:
1، دفترچه راهنما را برای تکمیل روش
2، در صورت بروز خطای عملیاتی که باعث عدم کارکرد می‌شود، می‌توانید از روش بازیابی مراحل ورودی استفاده کنید و سپس یک گروه واحد یا سایر مراحل اجرا را تنظیم کنید.
3، قبل از استفاده، کلید شروع خارجی را فشار دهید، COO ظاهر می‌شود، یعنی رها کنید، کلید را باز کنید.
4، بدنه تایوان:
1 آستین پای بدنه میز تا حد امکان ثابت شده است
2 منبع تغذیه روشن/کار در خط خروجی را نمی‌توان جدا کرد
3 سطح را تا حد امکان قرار دهید
4 اجزا را می‌توان تغییر داد، خط نباید تغییر کند یا از اتصال.
5 بدنه تایوان نباید به طور کامل یا جزئی بازسازی شود، فقط طبق مشخصات برای یک جزء واحد و با رمز عبور تأیید اصلی.
5، دامنه داخل کد
1. قبل یا بعد از راه‌اندازی بیش از حد تنظیم نکنید
2) دامنه کم کلید مدولاسیون دامنه بالا
3 دکمه دامنه پانل کنترل در موقعیت میانی موارد تست قرار داده شده است: برای تمرکز بر روی نکته اصلی قرار داده شده است، سمت چپ صاف و سمت راست را کاهش دهید.
4 جعبه کنترل: نمی‌تواند در بالا یا زیر زمین قرار گیرد
6، کد داخلی: هنگام اجرا یا عملکرد نادرست، بازنشانی کنید
7، جعبه کنترل:
1) خط اتصال بدنه باید پس از آویزان شدن محکم قفل شود
2 کلید جهت لرزش و خط اتصال خروجی با هم مطابقت دارند، نمی‌توانند اشتباه وصل شوند
8، تست: تست غیر ویژه باید از تست موج کامل استفاده کند
9، بدنه تایوان: نمی‌تواند صدای برخورد ایجاد کند، محور مرکزی بالایی و پایینی تماس متقابل باعث پارگی قطعه فولادی فنری می‌شود که باید بلافاصله خاموش شود، مدولاسیون دامنه کوچک تنظیم می‌شود و سپس روشن می‌شود.
10، موارد ناشناخته دیگر:
به طور دلخواه اجزای داخلی و خطوط را تغییر ندهید
11، دلیل بد بودن:
1 مدل‌های کامپیوتری مورد استفاده را نمی‌توان برای کنترل میز لرزان استفاده کرد
2 نمی‌توان درایور را دوباره بارگیری کرد
2، برای تست Ista-ia، اپراتور برای محافظت از نمونه، برای جلوگیری از لغزش قطعات تست از روی میز

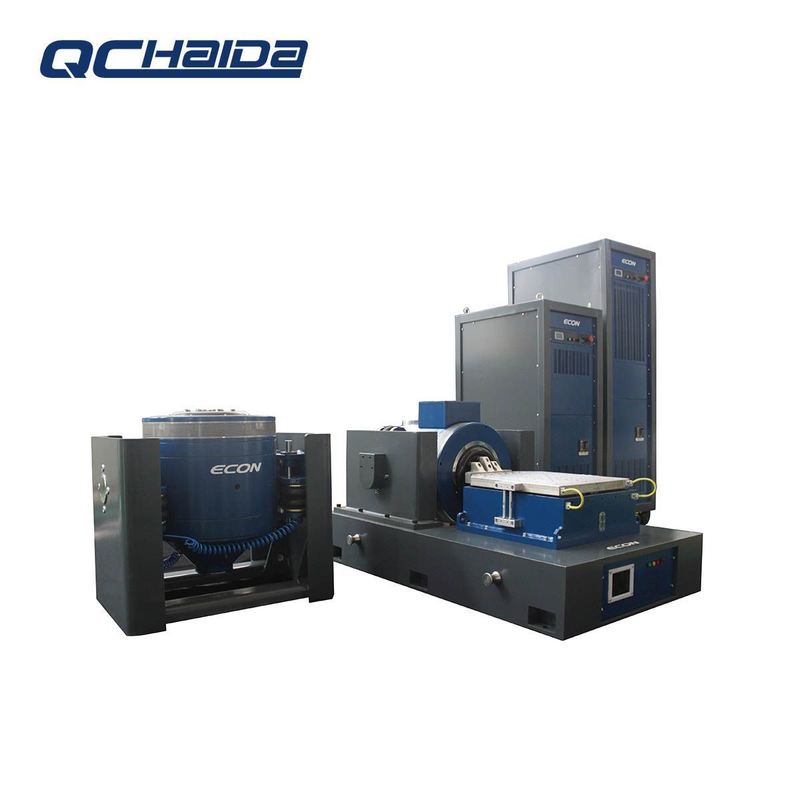

تصاویر سیستم تست لرزش الکترودینامیکی
