دستگاه تست لرزش/تکان دهنده الکترومغناطیسی
مقدمه:
تست لرزش تصادفی تکان دهنده (GB/t2423.56-2006) توسط یک سیگنال ورودی تصادفی که شامل تمام اجزای فرکانس در محدوده فرکانس مشخص شده (پهنای باند) در همه زمان ها است، تحریک می شود. مقدار آنی آن از توزیع نرمال (گاوسی) پیروی می کند. توزیع در محدوده فرکانس توسط منحنی چگالی طیفی شتاب (ASD) نشان داده می شود.
لرزش تصادفی رایج ترین نوع تحریک است که در دنیای واقعی رخ می دهد. مقدار آنی آینده آن را نمی توان با حالت گذشته آن پیش بینی کرد، بلکه فقط می توان بر اساس احتمال آن را پیش بینی کرد. در واقع، این ویژگی ها برای اکثر محاسبات مربوط به لرزش تصادفی، مانند خستگی و تنش متناوب، قابل اجرا هستند.
برخلاف تست سینوسی، لرزش تصادفی تخت تست همیشه در طول مدت تحریک و تشدید می شود، اگرچه نمی تواند به حداکثر مقدار برسد. اکثر سیگنال های تصادفی در آزمایشگاه دارای 3 برابر RMS هستند، به این معنی که مقدار آنی تحریک در محدوده فرکانس تست می تواند از صفر تا 3 برابر RMS کل (R.M.S.) گسترش یابد. تفاوت بزرگتر که باید برای تحریک تصادفی در نظر گرفته شود این است که تعداد زیادی تناوب تنش، هم مثبت و هم منفی، بین نقاط عبور وجود خواهد داشت. این ویژگی بر آسیب خستگی و در نتیجه طول عمر مورد انتظار خرابی تأثیر می گذارد.
صرف نظر از لرزش سینوسی یا لرزش تصادفی، تنها با درک بهتر از تولید محصول، حمل و نقل، محیط استفاده و خواص و ویژگی های تجهیزات تست، می توانیم حالت لرزش مناسب خود را به درستی انتخاب کنیم تا محصولات با کیفیت بالا را غربال کنیم و عملکرد محصولات معیوب را بهبود بخشیم.
سیستم تست لرزش الکترودینامیکیبرگه داده های عملکرد:
| تکان دهنده (مدل# EDM-2000) |
| نیروی سینوسی (اوج) |
30kN |
| نیروی ضربه (اوج) |
60 kN |
| محدوده فرکانس |
5～2,600 هرتز |
| جابجایی (پیوسته) |
100 میلی متر |
| حداکثر سرعت |
1.8 متر بر ثانیه |
| حداکثر شتاب |
75 G |
| قطر آرمیچر |
445 میلی متر |
| 1st فرکانس تشدید مرتبه |
2,400 هرتز |
| گشتاور خارج از مرکز مجاز |
＞500 Nxm |
| وزن آرمیچر |
40 کیلوگرم |
| ابعاد پیچ HE/ST |
M10 (متریک) |
| فرکانس جداسازی لرزش محوری |
＜3 هرتز |
| حداکثر بار |
500 کیلوگرم |
| نشت شار مغناطیسی |
≤1 mT |
| ابعاد (طول×عرض×ارتفاع، بدون بسته بندی) |
1,330x860x1,250 میلی متر |
| وزن (بدون بسته بندی) |
2,500 کیلوگرم |
| نصب |
کفپوش لاستیکی (پیچ های لنگر مورد نیاز) |
| تقویت کننده قدرت (مدل# VSA-H323A) |
| خروجی تقویت کننده |
30 kVA |
| SNR |
＞65 dB |
| ولتاژ خروجی نامی |
120 Vrms |
| راندمان تقویت کننده |
＞ 90% |
| ابعاد (طول×عرض×ارتفاع، بدون بسته بندی) |
800x900x2,100 میلی متر |
| وزن (بدون بسته بندی) |
500 کیلوگرم |
| دمنده (مدل# PBL-W30) |
| حجم هوا |
0.46 متر3/s |
| قدرت |
7.5 کیلووات |
| قطر مجرای هوا |
200 میلی متر |
| فشار هوا |
8.8kPa |
| نصب |
قابلیت اتصال به سقف (تا دو خم 90 درجه)، حداکثر 20’ اجرا |
| میز لغزشی افقی (مدل# 30ST-600M) |
| ابعاد |
600x600 میلی متر |
| ضخامت |
45 میلی متر |
| محدودیت فرکانس |
2,000 هرتز |
| جرم موثر |
54 کیلوگرم |
|
توجه:
1. برای یکنواختی بهتر از یاتاقان فیلم روغن با فشار بالا استفاده می شود.
|
| کنترل کننده لرزش و شتاب سنج |
| کنترل کننده لرزش VT-9008-4 |
کنترل کننده لرزش 4 کاناله با سینوس و کالیبراسیون خودکار. |
| شتاب سنج EA-YD-181 |
100mV/g، محدوده: 50g، فرکانس کاری: 1-10kHz، وزن: 11 گرم، با کابل کم نویز 10 فوت |
| سایر عملکردهای/لوازم جانبی پشتیبانی شده |
| محفظه های محیطی |
پشتیبانی شده |
| دستگاه های تلفن همراه |
قابل تنظیم |
| تخته های عایق |
قابل تنظیم |
| فیکسچر |
قابل تنظیم |
| محیط کار سیستم |
| محدوده دما |
0-40℃ |
| محدوده رطوبت |
0～90% ، بدون تراکم |
| الزامات برق |
380V/3ph/50Hz, 40kVA |
| فشار هوای فشرده |
0.6 مگاپاسکال |
نحوه استفاده از آن:
1، دفترچه راهنما را برای تکمیل روش
2، مانند خطای عملیات به طوری که نمی تواند کار کند، می توانید از روش بازیابی مراحل ورودی استفاده کنید و سپس یک گروه واحد یا سایر مراحل اجرا را تنظیم کنید.
3، قبل از استفاده برای فشار دادن کلید شروع خارجی، COO ظاهر می شود یعنی رها می شود، کلید را باز می کند.
4، بدنه تایوان:
1 آستین پای بدنه میز تا حد امکان ثابت شده است
2 منبع تغذیه روشن/کار در خط خروجی را نمی توان جدا کرد
3 محل تراز را تا حد امکان قرار دهید
4 اجزا را می توان تغییر داد، خط نباید تغییر کند یا از اتصال.
5 بدنه تایوان نباید تمام یا بخشی از سازماندهی مجدد باشد، فقط با توجه به مشخصات برای یک جزء واحد و با رمز عبور تایید اصلی.
5، دامنه داخل کد
1. قبل یا بعد از بوت بیش از حد تنظیم نکنید
2) دامنه کم کلید مدولاسیون دامنه بالا
3 دکمه دامنه پانل کنترل در موقعیت میانی موارد تست قرار می گیرد: برای تمرکز بر روی نکته اصلی قرار می گیرد، سمت چپ صاف سمت راست را کاهش می دهد.
4 جعبه کنترل: نمی توان آن را در عملیات بالا یا زیر زمین قرار داد
6، کد داخلی: هنگام اجرا یا عملکرد نادرست، بازنشانی کنید
7، جعبه کنترل:
1) خط اتصال بدنه باید پس از آویزان شدن محکم قفل شود
2 کلید جهت لرزش و خط اتصال خروجی مکاتبه است، نمی تواند اشتباه وصل شود
8، تست: تست غیر ویژه باید از تست موج کامل استفاده کند
9، بدنه تایوان: نمی تواند صدای برخورد ایجاد کند، محور مرکزی بالایی و پایینی لمس متقابل باعث پارگی قطعه فولادی فنری می شود که باید بلافاصله خاموش شود، مدولاسیون دامنه کوچک تنظیم می شود سپس روشن می شود.
10، موارد ناشناخته دیگر:
به طور دلخواه اجزای داخلی و خطوط را تغییر ندهید
11، دلیل بد بودن:
1 استفاده از مدل های کامپیوتری را نمی توان برای کنترل میز لرزان استفاده کرد
2 نمی تواند درایور را دوباره بارگیری کند
2، برای تست Ista-ia، اپراتور برای محافظت از نمونه، برای جلوگیری از لغزش قطعات تست از میز

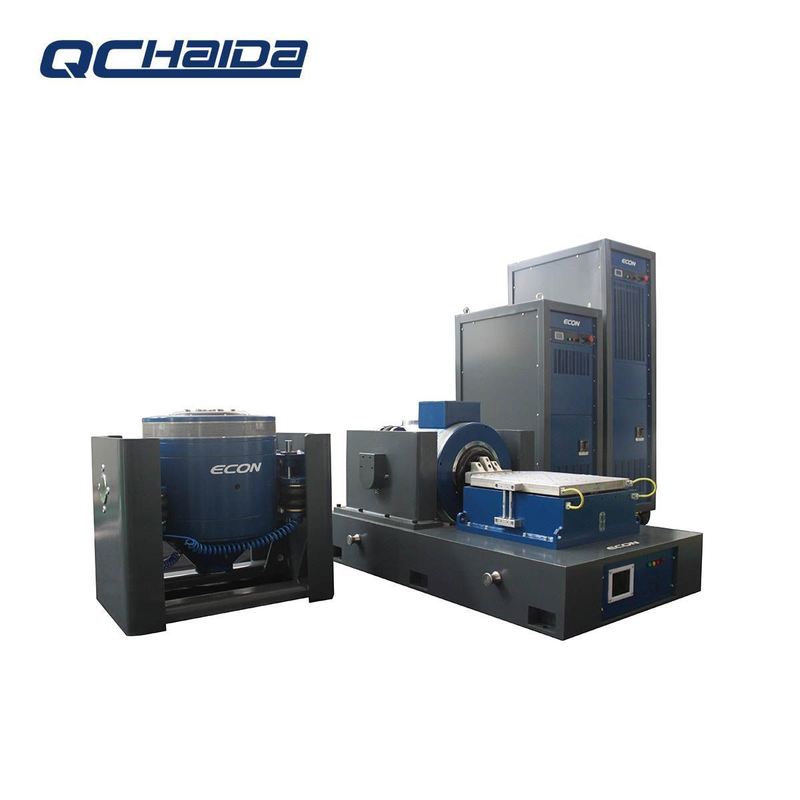

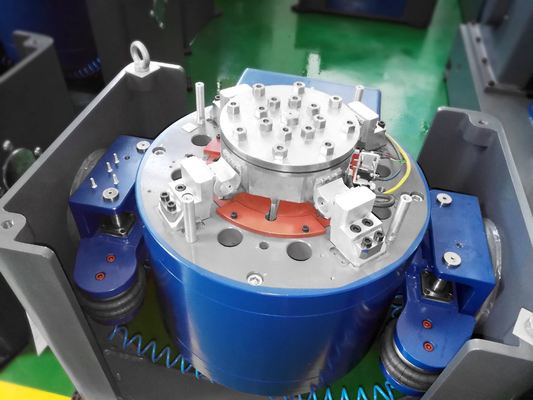

تصاویر سیستم تست لرزش الکترودینامیکی
