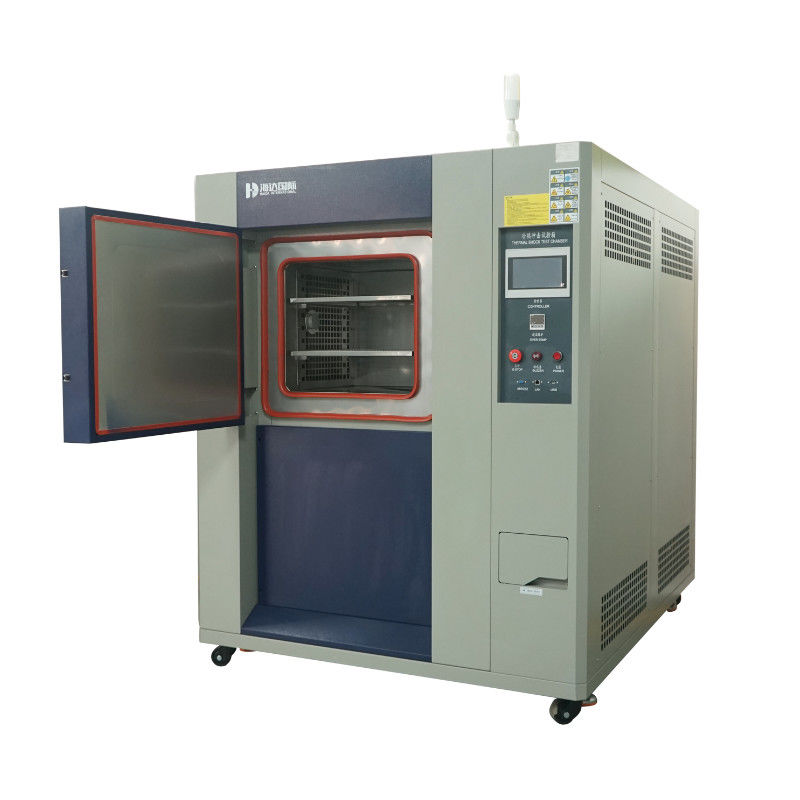

اتاق آزمایش محیط زیست AC380V 50/60Hz با گواهی CE
اتاق شوک حرارتی.pdf
1توضیحات:
اتاق آزمایش شوک حرارتی برای آزمایش میزان تحمل سازه های مواد و مواد کامپوزیت در یک محیط دمای بالا فوری و مداوم و دمای بسیار پایین استفاده می شود,که در کوتاه ترین زمان برای آزمایش گسترش و انقباض حرارتی ناشی از تغییر شیمیایی یا آسیب فیزیکی است. اشیاء کاربردی، از جمله فلز، پلاستیک، لاستیک،الکترونیک و مواد دیگر می تواند به عنوان پایه ای برای بهبود محصولات خود یا مرجع استفاده شود.
2مشخصات اتاق آزمایش شوک حرارتی:
|
سیستم
|
آزمایش دو منطقه ای با استفاده از تغییر دامپر
|
|
اتاق سه منطقه ای
|
|
مدل
|
HD-E703-50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
سفارشی
|
|
عملکرد
|
منطقه آزمایش
|
محدوده قرار گرفتن در معرض دمای بالا*1
|
+60~ تا +200°C
|
|
محدوده قرار گرفتن در معرض دمای پایین*1
|
-65 تا 0 درجه سانتیگراد
|
|
نوسانات دمایی *2
|
±1.8°C
|
|
اتاق گرم
|
محدوده بالایی از پیش گرم کردن
|
+200°C
|
|
زمان گرم شدن دمای (TEMP)
|
دمای محیط به +200°C در عرض 30 دقیقه
|
|
اتاق سرد
|
محدوده پایین پیش خنک کننده
|
-65 درجه سانتیگراد
|
|
زمان کوتاه مدت*3
|
دمای محیط به -65°C در عرض 70 دقیقه
|
|
بهبود موقتی (زون 2)
|
شرایط بازپرداخت
|
دو منطقه: قرار گرفتن در معرض دمای بالا +125°C 30 دقیقه، قرار گرفتن در دمای پایین -40°C 30 دقیقه؛ نمونه 6.5 کیلوگرم (1.5 کیلوگرم سبد نمونه)
|
|
زمان بهبودی موقت
|
در عرض 10 دقیقه
|
|
ساخت و ساز
|
مواد خارجی
|
صفحه فولادی ضد زنگ و سرد
|
|
مواد منطقه آزمایش
|
SUS304 فولاد ضد زنگ
|
|
درب*4
|
درب دستي با دکمه باز
|
|
بخاری
|
بخاری سیم نوار
|
|
واحد یخچال
|
سیستم*5
|
سیستم خنک کننده فرعی مکانیکی
|
|
کمپرسور
|
کمپرسور رول بسته شده هیرمیتیک
|
|
مکانیسم گسترش
|
دریچه ی انبساط الکترونیکی
|
|
مواد خنک کننده
|
طرف دمای بالا:R404A، طرف دمای پایین R23
|
|
سردتر
|
مبادله گرما از فولاد ضد زنگ
|
|
دستگاه گردش هوا
|
فن سورکو
|
|
واحد راننده دامپر
|
بطری هوا
|
|
لوازم
|
پورت کابل با قطر 100mm در سمت چپ (جانب راست و اندازه قطر سفارشی به عنوان گزینه در دسترس هستند) ، نمونه ترمینال کنترل منبع برق
|
|
ابعاد داخلی (W x H x D)
|
۳۵۰ × ۴۰۰ × ۳۵۰
|
۵۰۰ × ۴۵۰ × ۴۵۰
|
سفارشی
|
|
ظرفیت منطقه آزمایش
|
50 لیتر
|
100 لیتر
|
سفارشی
|
|
بار منطقه آزمایش
|
5 کیلوگرم
|
10 کیلوگرم
|
سفارشی
|
|
ابعاد بیرونی (W x H x D)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
سفارشی
|
|
وزن
|
۸۰۰ کیلوگرم
|
1100 کیلو
|
N/A
|
|
الزامات بهره وری
|
شرایط محیطی مجاز
|
+5~30°C
|
|
منبع برق
|
AC380V، 50/60Hz، سه فاز، 30A
|
|
فشار آب خنک کننده*6
|
02 ~ 0.4Mpa
|
|
میزان تامین آب خنک کننده*6
|
8 متر3/ساعت
|
|
محدوده دمای آب خنک کننده
|
+18 تا 23 °C
|
|
سطح سر و صدا
|
۷۰ دبیل یا کمتر
|
3دستگاه های ایمنی اتاق آزمایش شوک حرارتی :
سوئیچ محافظت از گرم شدن اتاق گرم
سوئیچ حفاظت از گرم شدن بیش از حد اتاق سرد
آژیر فشار بیش از حد گردش هوا
محافظ فشار بالا/کم یخچال
سوئیچ دمای کمپرسور
سوئیچ فشار هوا
فیوز
رله معلق آب (فقط مشخصات خنک کننده آب)
قطع کننده مدار کمپرسور
قطع کننده مدار گرمایش
محافظ بیش از حد گرم شدن / بیش از حد خنک شدن منطقه آزمایش
دریچه پاک کننده هوا
4يادداشت ها
1. اگر محدوده قرار گرفتن در معرض درجه حرارت بالا، حد پایین + 60°C مورد نیاز است یا محدوده قرار گرفتن در معرض درجه حرارت پایین، حد پایین - 60°C، لطفا گزینه قرار گرفتن در معرض درجه حرارت محیط را انتخاب کنید.
2. اگر نوسان دمای نیاز به کمتر از ± 1.8 °C لطفا بسته نوسان دمای پایین را انتخاب کنید
3. دمای گرم کردن / کشاندن زمان تنها در هنگام عملکرد مستقل اتاق قابل استفاده است
4. اگر درب کشویی به صورت خودکار مورد نیاز باشد، لطفاً بسته درب خودکار را انتخاب کنید
5. تهویه خنک کننده هوا / تهویه خنک کننده آب هر دو در دسترس هستند
6. فقط روی کندنسر آب سرد استفاده کنید
5کنترل
(سیستم لمسی LCD رنگارنگ)
کار و تنظیمات ساده شده با استفاده از صفحه نمایش LCD لمسی (تلیحات نمایش داده شده در صفحه نمایش) ، تایید الگوهای آزمایش، دمای منطقه آزمایش، چرخه های دمایی،و نمودار گرایش.
|
تنظیمات
|
ورودی کلید تعاملی از طریق صفحه لمسی
|
|
نمايش
|
صفحه LCD (۵٫۷ اینچ)
|
|
عملکرد کنترل دمای
|
منطقه آزمایش: دمای قرار گرفتن در معرض.
اتاق گرم: دمای پیش گرم کردن
اتاق سرد: دمای پیش خنک کننده
|
|
کنترل PID
|
|
محدوده دمای پیش تنظیم شده
|
دمای بالا: 60 تا 200 درجه سانتیگراد
دمای پایین: -78 تا 0°C
|
|
تنظیم رزولوشن
|
1 ̊C
|
|
ورودی
|
ترموپول نوع T (سنگ/سنگ-نیکل)
|
|
محدوده تنظیم و نشان دادن
|
زمان پیش تنظیم شده: 0 دقیقه تا 99 ساعت و 59 دقیقه
چرخه پیش تنظیم شده: 1 تا 9,999 چرخه
|
|
عملکرد لوازم جانبی
|
زمانبندی پیش تنظیم شده
حفاظت از بیش از حد گرما/ بیش از حد خنک
شکست برق/انتخاب بازیابی
تنظیم زمان بازیابی دمای
حافظه برنامه
خاموش کردن اتوماتیک برق
نمایش زمان برنامه ریزی شده
انتخاب حالت اتمام تست
نمودار روند
نمایش تاریخچه هشدار
کالیبراسیون سنسور
ارتباطات RS-232 / USB
|
6بسته بندی و حمل و نقل
شبیه سازی مشتری انیماتونیک قبل از قرار دادن آن ها در قاب چوبی که نه تنها جذب شوک خوب، مقاومت در برابر ضربه،مهر و موم گرما و همچنین دارای مزایای غیر سمی، بدون بوی، خوردگی رطوبت، شفافیت خوب و غیره
7خدمات ما
اگر شما با هر گونه مشکلات در آینده در طول فرآیند تست ما قول می دهیم ما به شما در عرض 48 ساعت پاسخ و راه حل در عرض 3 روز کاری ارائه می دهد.ما میتونیم ویدئوی عملیات و کتابچه راهنمای عملیات انگلیسی ارائه کنیم. ما می توانیم ویدئو کنفرانس ارائه دهیم. اگر مشتریان نیاز به خدمات در محل داشته باشند، هزینه حمل و نقل و سفر توسط مشتری پرداخت می شود.
1. قبل از سرويس
24 ساعت خدمات آنلاین برای مشاوره شما
کمک به انتخاب مدل مناسب و مجموعه ای از خدمات، افراد، مشاوره
2. خدمت متوسط
...بهتون بهترين پيشنهاد رو ميدم
--تخفیف برای بسیاری از مجموعه سفارش ارائه
--به درخواست مشتری عمل کنید:
--زمان پرداخت را انتخاب کنید که به شما مناسب باشد.
--به سرعت تولید و تحویل، به شما در زمان اطلاع می دهد.
--مي تونه ارزش فاکتور رو به صورتي که دوست داريد براي کاهش ماليات شما فراهم کنه
3خدمات پس از فروش
- يک سال گارانتي و نگهداري تمام عمر
مهندسان فنی برای آموزش در خارج از کشور در دسترس هستند.
--بدون هزینه برای بعضی از قطعات
مشاوره فنی کنترل از راه دور
--دي وي دي نصب رایگان
--پلان نگهداری
4تعهد:
ما در حین امضای قرارداد نامه تعهد امضا می کنیم که باعث افزایش اعتماد شما به ما می شود.
5بسته بندی خوب:
بسته بندی خوب: شبیه سازی مشتری انیماتونیک قبل از قرار دادن آنها در جعبه چوبی، که نه تنها جذب شوک خوب، مقاومت در برابر ضربه،مهر و موم گرما و همچنین دارای مزایای غیر سمی، بدون بوی، خوردگی رطوبت، شفافیت خوب و غیره
8سوالات عمومی
چرا ما رو انتخاب کردي؟
1خدمات با توجه به پلگ های کشورهای مختلف، به صورت دستی تغییر ولتاژ از 110V به 220V، شاخص بیمه.
2خدمات پس از فروش عالی:
18 ماه گارانتي علاوه بر اين ما ميتونيم به شما کمک کنيم که کنترل کننده مشکل دارتون رو به صورت آزاد تعمير کنيد حتي اگر از کارخانه ما نباشه
3تعهد:
ما در حین امضای قرارداد نامه تعهد امضا می کنیم که باعث افزایش اعتماد شما به ما می شود.
4بسته بندی خوب:
شبیه سازی مشتری انیماتونیک قبل از قرار دادن آن ها در قاب چوبی که نه تنها جذب شوک خوب، مقاومت در برابر ضربه،مهر و موم گرما و همچنین دارای مزایای غیر سمی، بدون بوی، خوردگی رطوبت، شفافیت خوب و غیره
