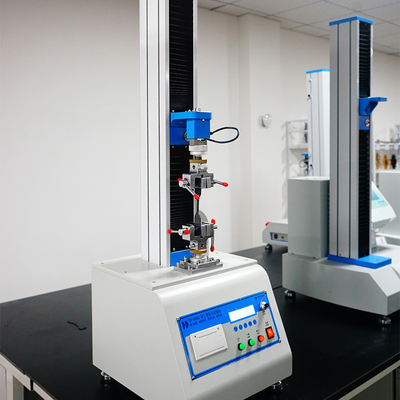

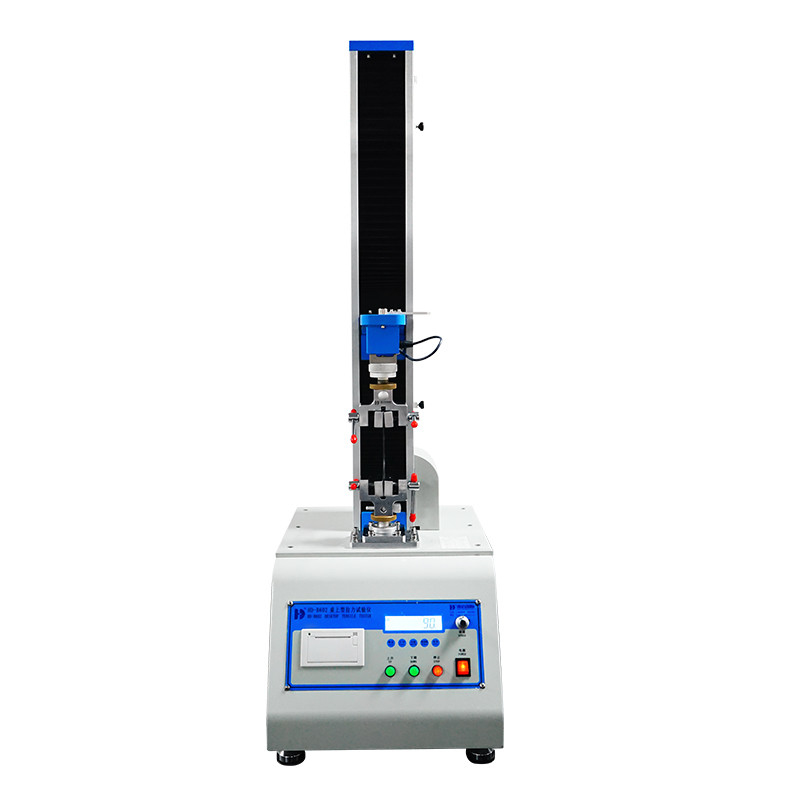

ماشین‌های تست آزمایشگاهی کششی دستگاه تست جهانی مقاومت کششی تک ستونی
دستگاه تست جهانی HD-B602.pdf
توضیحات محصول
دستگاه تست جهانییک دستگاه آزمایش آزمایشگاهی مواد جدید است که با تکنولوژی الکترونیکی و انتقال مکانیکی ترکیب شده است، دارای سرعت بار دقیق، محدوده اندازه گیری نیرو، دقت و حساسیت بالا برای بار، اندازه گیری جابجایی و کنترل است، همچنین می توان آن را ثابت کرد. بارگذاری سرعت، جابجایی با سرعت ثابت.این دستگاه کارکرد ساده ای دارد، به ویژه برای کنترل کیفیت در خط تولید مناسب است.
پارامتر فنی اصلی
|
موارد
|
مشخصات
|
|
سنسور
|
LOAD CELL
|
|
ظرفیت
|
2 کیلوگرم، 50 کیلوگرم (سنج فشار کش اختیاری)
|
|
تعویض واحد
|
کیلوگرم، N
|
|
صفحه نمایش دستگاه
|
نوع اشاره گر و نمایشگر LCD
|
|
وضوح
|
1/10000
|
|
دقت
|
± 1%
|
|
حداکثرسکته
|
650 میلی متر (شامل فیکسچر)
|
|
سرعت تست
|
20-300 میلی متر در دقیقه (تنظیم شده توسط دستگیره)
|
|
قدرت
|
1∮، AC220V 50HZ
|
|
وزن
|
حدود 36 کیلوگرم
|
|
تجهیزات جانبی
|
گیره کششی یک ست، سی دی نرم افزار انگلیسی یک تکه، سی دی تصویری عملیات یک تکه، راهنمای کاربر انگلیسی یک تکه
|
اجزای اصلی: قاب، سیستم های بارگذاری، سیستم های اندازه گیری، سیستم های پردازش داده ها، وسایل و لوازم جانبی، مهمترین آنها عبارتند از: بار، اندازه گیری و پردازش داده ها.
پیکربندی ابزار
پیکربندی استاندارد:هاست، کامپیوتر، تجهیزات جهانی، نرم افزار حرفه ای و کابل های ارتباطی
لوازم جانبی اختیاری:غلتک فشار استاندارد، چاقو، نمونه برداری، گیره غلتکی شناور صفحات آزمایش، وسایل غیر استاندارد
مشخصات محصول
1. دستگاه تست رالی جهانی را می توان برای پلت فرم نرم افزار اعمال کرد: برنامه VC را می توان بر روی یک نرم افزار نصب مستقل WINDOWS 98/2000 / سیستم XP اجرا کرد.
2. انواع اهداف: انواع مواد کششی، فشرده سازی، خمش، برش، پارگی، لایه برداری، گردش محیطی کم، و تست خزش.
3. مقدار نیروی انبساط: یک دستگاه می تواند به طور همزمان چندین سنسور را کالیبره کند محدوده آزمایش را گسترش می دهد.
4. منحنی اختیاری: تنش - کرنش، تنش - ازدیاد طول، نیرو - زمان منحنی چندگانه - زمان، نیرو - شدت کرنش را انتخاب کنید.
5. مقایسه منحنی: مجموعه ای از منحنی ها می تواند انواع کنتراست پوشش رنگ را آزمایش کند.
6. ذخیره سازی خودکار: شرایط آزمایش و نتایج آزمایش و سایر داده ها را می توان به طور خودکار ذخیره کرد.
7. فرمت گزارش: فرمت گزارش تست قابل انعطاف برای نیازهای مختلف کاربران مختلف.
8. بزرگ شده: هر دوره را می توان در منطقه تجزیه و تحلیل منحنی آزمون انجام می شود بزرگ می شود.
9. ویرایشگر داده ها: شما می توانید ویرایش داده ها، نرم افزار انعطاف پذیر را آزمایش کنید.
10. انتخاب شده مؤثر: برای گروهی از منحنی داده های آزمون مؤثر باشد یا به طور مصنوعی انتخاب نشده باشد.
11. حالت های محدوده: مقیاس کامل بدون توجه به فایلی که می تواند 0.2٪ تا 100٪ سنسور بار کامل را پشتیبانی کند.
12. کنترل دستی: شما می توانید به صورت دستی حرکت پرتو به بالا و پایین را کنترل کنید.
13. بازگشت خودکار: حرکت کراس هد به طور خودکار به موقعیت آزمایش اولیه باز می گردد.
توابع اصلی
دستگاه تست کشش دستگاه تست جهانی مقاومت کششی تک ستونیبه طور عمده برای آزمایش مواد فلزی و غیر فلزی در کشش، فشرده سازی، خمش، برش، لایه برداری، پارگی یا پسوندهای دو نقطه ای و موارد دیگر مانند لاستیک، پلاستیک، سیم و کابل، فیبر نوری و کابل، کمربند ایمن، استفاده می شود. مواد کامپوزیتی کمربند چرمی، پروفیل های پلاستیکی، غشای ضد آب، فولاد، مس، پروفیل، فولاد فنر، فولاد بلبرینگ، فولاد ضد زنگ (و همچنین سایر فولادهای با سختی بالا)، ریخته گری، صفحه، نوار، سیم فلزی غیر آهنی
1، ساختار و عملیات اصلی قطعات مکانیکی
بارگذاری مکانیکی که توسط یک کاهنده موتور هدایت می شود، پیچ انتقال قدرت در وسط میله متقاطع به بالا و پایین حرکت می کند، میله متقاطع در بالا و زیر تیر با دو فیکسچر برای دستیابی به نمونه های کششی، تست فشار.
2، ویژگی های اندازه گیری و قطعات اصل کار
با استفاده از لودسل کنترل شده با کامپیوتر، با دقت بالا، تبدیل AD با دقت بالا و رمزگذار فوتوالکتریک وارداتی با نمایشگر بصری، عملکرد آسان، داده های دقیق و غیره.ارائه کالیبراسیون در محل و عملکرد نگهداری اوج.
دستگاه تست جهانی کار می کند:دستگاه تست سنسور نیروی بارگذاری سیگنال‌های الکتریکی تولید می‌کند و به مبدل AD ارسال می‌شود، در حالی که پیچ چرخانده می‌شود تا رمزگذار یک میکروکامپیوتر ورودی سیگنال پالس را با هم تولید می‌کند، نتایج آزمایش روی کنترل نمایش داده می‌شود تا صفحه نمایش کامپیوتر بیرون بیاید.
تنظیم سرعت دستگاه تست کشش:
1. اولین ضربدر بازوی محل اولیه را ثبت کنید، در کنترل پنل، مقدار سرعت را انتخاب کنید (با استفاده از یک خط کش استاندارد برای اندازه گیری ضربه متقاطع بازو).
2. زمان شروع کرنومتر الکترونیکی استارت، کرونومتر یک دقیقه به زمان فشار دادن دکمه توقف دستگاه به طور همزمان، با توجه به زمان توقف، ثبت مقدار دریچه گاز ضربدری یک نرخ در دقیقه (میلی متر در دقیقه)، مشاهده ضربدر بازو سکته مغزی تفاوت بین مقدار و خط کش عمودی، و محاسبه سکته مغزی بازوی متقاطع مقادیر خطا نباید از ± 1٪ تجاوز کند.
تراز دقیق
1) تراز اولیه
2) تراز دقیق ماشین تست کشش
مهره لنگر جامد ریخته گری شده، قبل از سیمان خشک، بدون مهره چسباننده لنگر و کلید دستگاه را روشن کنید.(زمان خشک شدن سیمان به طور کلی کمتر از 10-15 در روز نیست) برای سیمان خشک به طور کامل، مهره محکم پای موفق باشید، برای بررسی نصب تست از دقت، سازگار با دقت تراز است.اگر آن را برآورده نمی کند باید به دنبال.
در دستگاه تست کشش، به دلیل ارتعاشات مستعد شل شدن در هنگام آزمایش، دستگاه تست کشش پس از یک دوره استفاده، قطعات مربوطه باید بسته شود.
تعمیر و نگهداری میزبان:
1، دستگاه باید با محافظ روغن ضد زنگ پوشانده شود.
2، از آنجایی که دستگاه تست جهانی هیدرولیک فک اغلب استفاده می شود، پوشیدن آن آسان است، زمانی که مقیاس بیش از حد باشد، به راحتی منجر به آسیب به نشت روغن پیستون کوچک می شود، بنابراین بخش فک باید به طور مرتب تمیز شود تا تمیز بماند (ترجیحا بعد از هر آزمایش انجام شده برای تمیز کردن)؛
3، صفحه منبت کاری سطح کشویی و سطح تماس آستر شیار دم کبوتر روی آستر باید تمیز نگه داشته شود، به طور منظم با یک لایه نازک از گریس MoS2 (دی سولفید مولیبدن) پوشانده شود.
4، به طور دوره ای قسمت های فک پیچ را بررسی کنید، در صورت شل بودن، به موقع سفت کنید.
5، به طور منظم وضعیت چرخ دنده درایو را بررسی کنید، در صورت شل بودن، تنش کشنده را دوباره تنظیم کنید.
تعمیر و نگهداری منبع روغن:
1، به طور دوره ای میزبان را بررسی کنید و نشت روغن در منبع جایی دارد، اگر نشتی وجود دارد، حلقه های مهر و موم باید جایگزین شوند، یا یک پد ترکیبی.
2، با توجه به زمان و استفاده از روغن ماشین، تعویض منظم فیلترها و فیلتر مکش، روغن هیدرولیک را تعویض کنید.
3، مدت زمان طولانی تست انجام نمی دهد، توجه به برق.اگر دستگاه در حالت آماده به کار باشد، سوئیچ باید به فایل "بار" ضربه بزند، زیرا اگر سوئیچ در وضعیت "بازگشت" باشد، شیر برقی روشن شده است، بر عمر دستگاه تأثیر می گذارد.

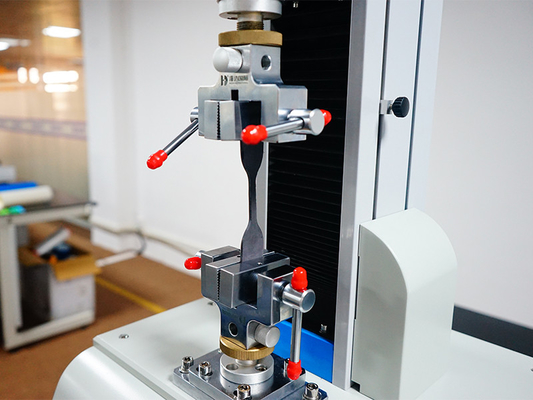

تصویر وسایل
معرفی شرکت ما:
HAIDA INTERNATIONAL یک تولید کننده حرفه ای انواع مختلف تجهیزات تست بیش از 24 سال است.محصولات HAIDA به طور گسترده در محصولات کاغذی، بسته بندی، چاپ جوهر، نوارهای چسب، کیف، کفش، محصولات چرمی، محیط زیست، اسباب بازی، محصولات کودک، سخت افزار، محصولات الکترونیکی، محصولات پلاستیکی، محصولات لاستیکی و سایر صنایع استفاده می شود و برای کلیه صنایع علمی قابل استفاده است. واحدهای تحقیقاتی، موسسات بازرسی کیفیت و رشته های دانشگاهی.
سوالات متداول
س: آیا شرکت شما یک تجارت است یا یک کارخانه؟
A: کارخانه + تجارت (ادغام)، بیش از 12 سال تمرکز بر زمینه تجهیزات آزمایشی، 6 سال تجربه صادرات.
س: پس از ثبت سفارش، چه زمانی تحویل داده شود؟
A: به طور کلی حدود 10-25 روز، اگر موجودی داشته باشیم، می توانیم حمل و نقل را ظرف 3 روز ترتیب دهیم.
لطفاً توجه داشته باشید که زمان تولید ما به اقلام و مقادیر خاص بستگی دارد.
س: در مورد گارانتی با خدمات پس از فروش چطور؟
A: دستگاه تست به مدت 12 ماه توسط HAIDA تضمین شده است، ما می توانیم به شما در تعمیر کمک کنیم
کنترل کننده مشکل شما آزادانه، حتی از کارخانه ما نیست.پس از گارانتی، تیم خدمات پس از فروش حرفه ای پشتیبانی فنی کاملی را ارائه می دهد و به مهمانان کمک می کند تا مشکلاتی را که هنگام استفاده از محصول ما با آن مواجه می شوند حل کنند، مشکلات و شکایات مهمان را به طور حرفه ای و به موقع رسیدگی کنند.
س: خدمات و کیفیت محصول چطور؟
A: هر تجهیزات باید در هنگام حمل و نقل و تحویل کالا 100٪ بررسی و آزمایش کیفیت انجام شود.آموزش استفاده از محصول، هر یک از محصولات ما آموزش ویدیویی ارائه می دهند تا نحوه نصب و کارکرد را به شما نشان دهند.ما می توانیم مهندس را ترتیب دهیم تا در صورت نیاز، عملیات تجهیزات را به شرکت مشتری آموزش دهد.محصولات به طور گسترده توسط کاربران شناخته شده و مورد اعتماد هستند.
