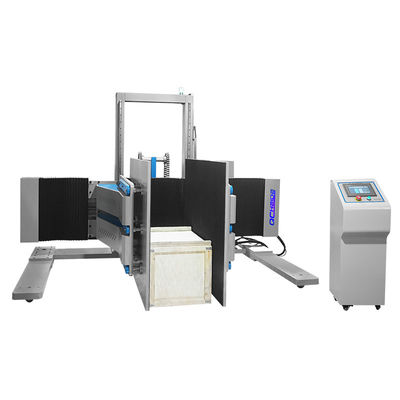

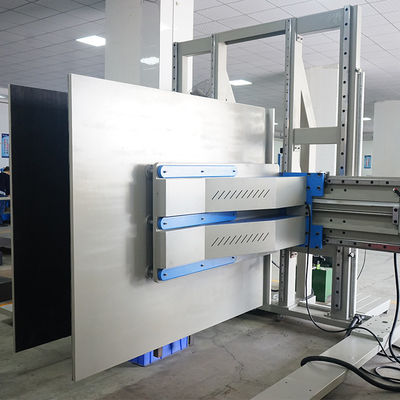

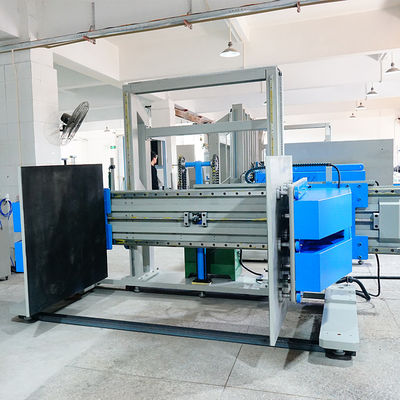

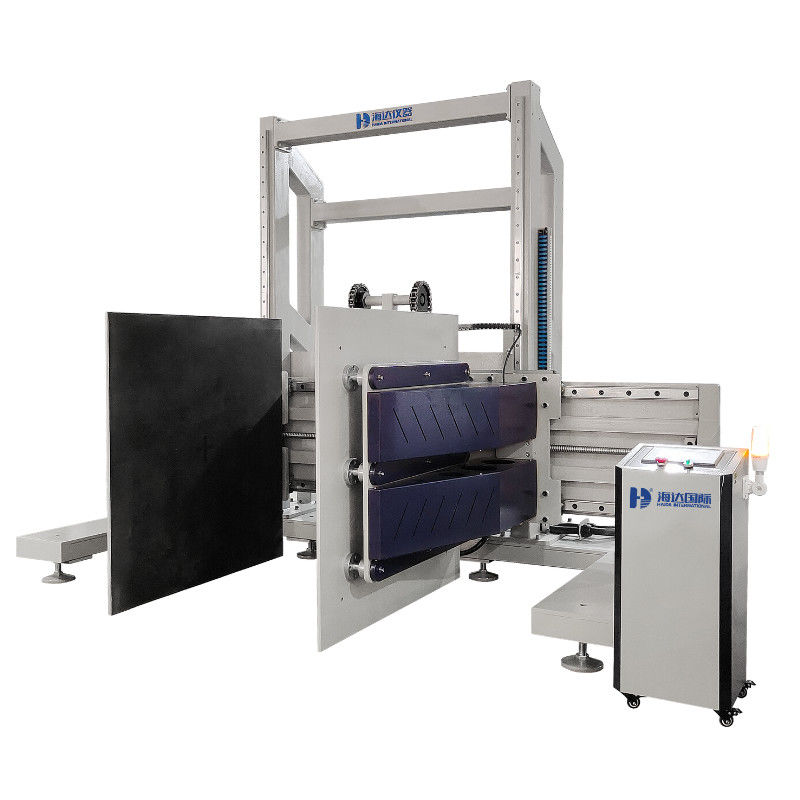

ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​

ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​

ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​
ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​

جزئیات محصول:

Place of Origin: China
نام تجاری: Haida
گواهی: CE,,ISO
شماره مدل: HD-A534

پرداخت:

مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: Negotiation
جزئیات بسته بندی: هر مجموعه ای با فیبر رزین و پلی پروپیلن محافظت می شود، سپس در جعبه های چوبی قوی با عملیات انسان قرار
زمان تحویل: 15 روز پس از سفارش
Payment Terms: L/C, T/T, D/A, D/P, Western Union, MoneyGram
قابلیت ارائه: 300 مجموعه در هر ماه
مخاطب
توضیحات محصول جزئیات
حداکثر وزن نمونه: 600 کیلوگرم دوره گارانتی: 1 سال
فشار فشار: 400-3000Lb (قابل تنظیم) اندازه بشقاب بستن: ارتفاع 48 اینچ X عمق 48 اینچ
صفحه قابل تنظیم ارتفاع قابل تنظیم: 0 ~ 1000 میلی متر عرض قابل تنظیم صفحه قابل تنظیم است: 200 ~ 2000 میلی متر
موتور: پاناسونیک سروو موتور دقت: در 5 ±
بستن نرخ نیرو: 0.25-2.5mm / sec (طبق ISTA 6- SAMS CLUB) اصلاح نیرو: مقدار نیرو را نشان می دهد و برای کالیبراسیون نیروی گیره استفاده می شود.
دقت کالیبراسیون: ± 1٪ FS عرض دستگاه: کمتر از 2.5 متر
قدرت: 220v / 60Hz همه وزن: 2000 کیلوگرم
برجسته:

ista package testing

,

package testing equipment



تجهیزات تست بسته بندی ASTM D6055 ISTA برای تست نیروی گیره



ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​ 0دستگاه تست نیروی گیره HD-A535.pdf





محافظت از ایمنی

حفاظت از اضافه بار ، حفاظت از ولتاژ و دستگاه حفاظت از موقعیت محدود



استفاده:

شکل نمونه

بسته حمل و نقل موازی

Max. حداکثر Specimen weight وزن نمونه

500 کیلوگرم

فشار فشار

مطابق نمودار حمل و نقل بر روی نمونه آزمایش ، اپراتور می تواند فشار فشار 400 400 3000Lb (قابل تنظیم) را روی سطح مربوطه اضافه کند

بستن اندازه تخته

ح * د 48 * 48 اینچ

تابلو بست ارتفاع قابل تنظیم

0 ~ 500 میلی متر

سرعت ارتفاع

10 ~ 300 میلی متر / دقیقه اختیاری

عرض انبساط برد

200 ~ 2000 میلی متر

بعد پایه

W * D 1500 * 1500mm

بستن مورد نیاز هیئت مدیره

Make sure the two clamping board are flat, parallel and non-deform under the work condition(2000Pound) and clamp board and land are vertical. اطمینان حاصل کنید که دو تخته گیره ، تحت شرایط کار (2000Pound) صاف ، موازی و غیر تغییر شکل هستند و صفحه و گیره عمودی هستند. Clamping board thickness no less than 25mm. ضخامت هیئت مدیره بستن کمتر از 25 میلی متر نیست.

اصلاح نیرو

نمایشگر مقدار نیرو برای اصلاح نیروی گیره استفاده می شود

دقت نیرو

استاندارد ملی سطح 1.6

عمل

میله عملیاتی دستی اقدامات عملی واقعی کامیون چنگال مانند کنترل گیره ، باز کردن ، بالا بردن ، بلند کردن یا عملکرد حالت تعویض خودکار را شبیه سازی می کند (ضخامت هیئت مدیره بستن نه کمتر از 25 میلی متر)

عرض دستگاه

کمتر از 2.5 متر





























































پارامترها

نیروی بستن

1T

رنگ

اختیاری

وضوح

1 / 100،000

فضای آزمایش (L x W x H)

100 100 100 100 100cm

سرعت تست

10 ± 3 میلی متر / دقیقه

وزن

حدود 300 کیلوگرم

قدرت

1 # ، 220V / 50HZ





روش تست فشرده سازی گیره از محصولات بزرگ

1.Before placing the packaged product between platens, verify that the clamp force using the clamp indicator. 1. قبل از قرار دادن محصول بسته بندی شده بین پلاکت ها ، تأیید کنید که نیروی گیره با استفاده از نشانگر گیره است. The indicator should be placed between the axes of the platen articulation points approximately 1/2 way up the platens. این نشانگر باید بین محورهای نقاط قوزه پلاتین تقریباً 1/2 از پیمایش صفحات قرار گیرد.

2. هر زمان که محصول بسته شده باشد ، نیرو باید حداقل 15 ثانیه اعمال شود و از 1 دقیقه تجاوز نکند.

3. Apply the clamp force on the sample with the platens resting on the floor and the front edge of the platens flush with the front of the package (see flush platen photo 4). 3. نیروی پلاستیکی را روی نمونه بچسبانید و پلاستونهایی که روی زمین قرار دارند و لبه جلویی پلاتها را که در قسمت جلوی بسته قرار دارند ، بکشید (به عکس پلاتین شفاف 4 مراجعه کنید). If the package is too large for the clamps to be flush to front edge (ie, large refrigerator, tractor etc.), clamp as close to the edge as possible. اگر بسته بندی خیلی بزرگ است تا گیره ها به لبه جلویی (مثل یخچال بزرگ ، تراکتور و غیره) سرازیر شوند ، تا حد امکان به لبه نزدیک شوید.

4- کل محصول را 10 بار در جهت گرگرفتگی ببندید.

5. Apply the clamp force on the packaged product with the platens in a 6×6 inch(15.2x15.2cm) offset position(see fig 5 ). 5- نیروی گیره را بر روی محصول بسته بندی شده با پلاکت ها در حالت افست 6 6 6 اینچ (15.2x15.2cm) اعمال کنید (شکل 5 را ببینید). Both the horizontal and vertical offset dimensions are measured at the front bottom corner of the platen. هر دو بعد افقی و عمودی افست در گوشه پایین جلوی پلاتین اندازه گیری می شود. If the package is too large for the clamp to be positioned 6-inches from the front edge (ie, large refrigerator, tractor etc.), clamp as close to this position as possible. اگر بسته بندی خیلی بزرگ است تا گیره از لبه جلوی 6 اینچ قرار بگیرد (یعنی یخچال بزرگ ، تراکتور و غیره) ، گیره را تا حد ممکن نزدیک به این موقعیت قرار دهید.

1)Exception number 1: for large products with an obvious, visible external skid(see fig 6), offset clamp testing is not conducted if the product does not extend beyond any part of the skid and there is some form of handling graphic or note that indicates to clamp only from the skid. 1) استثناء شماره 1: برای محصولات بزرگ با یک اسکیت خارجی مشهود و قابل مشاهده (نگاه کنید به شکل 6) ، آزمایش محصول گیره افست انجام نمی شود اگر محصول فراتر از هر قسمت از ترمز کشیده نشود و نوعی دست زدن به گرافیک یا یادداشت وجود داشته باشد. که نشانگر بستن فقط از روی ترمز است. If there is no graphic or not indicating this or there is some overhang beyond the skid, then the entire clamp test protocol is conducted. اگر هیچ گرافیکی وجود نداشته باشد یا این را نشان ندهد یا فراتر از آن وجود داشته باشد ، تمام پروتکل تست گیره انجام می شود.

2) استثناء شماره 2: اگر ارتفاع محصول ، هنگامی که در جهت حمل و نقل عادی خود قرار دارد ، 12 اینچ باشد ، آزمایش افست 6 x6 اینچی انجام نمی شود.

6. در حالت افست 6 6 6 اینچ ، 10 بار محصول را با گیره ببندید.

7. Repeat step 5.2.5 except with a 2 x6 inch offset clamp position. 7. مرحله 5.2.5 را تکرار کنید مگر اینکه با یک موقعیت گیره افست 2 x6 اینچ باشد. The 2 x6 inch offset is similar to the 6 x6 inch offset except the platens are oriented such that they are 2-inches from the floor and 6-inches back from the package's front edge. جبران 2 x6 اینچی شبیه به جبران 6 x6 اینچی است به جز پلاک ها به گونه ای گرا هستند که از کف 2 اینچ و 6 اینچ از لبه جلوی بسته عقب هستند. If the package is too large for the clamps to be positioned 2-inches from the front edge (ie, large refrigerator, tractor etc.), clamp as close to this position as possible. اگر بسته بندی خیلی بزرگ است تا گیره ها از لبه جلویی 2 اینچ قرار گیرند (یعنی یخچال بزرگ ، تراکتور و غیره) ، در حد ممکن به این موقعیت بست.

8. بستن گرگرفتگی و جبران افقی را در همه طرف های دیگر محصول که در گرافیک های دستکاری نشان داده شده است ، برای کار با گیره قابل قبول تکرار کنید.

مطابق با استانداردهای حكم ، اگر یكی از این آزمایشات انجام نشد ، پس از آن می توانید برگه كنترل عدم موفقیت را ارائه كنید



نیروی بستن:

50-3000 کیلوگرم

اندازه تخته بست:

1200 در 1200 میلی متر

حداکثر فضای بستن:

1200 در 1200 در 1200mm

حداقل فضای بستن:

400 در 1200 در 1200 میلی متر

سرعت بستن:

5-50 میلی متر در دقیقه

فضای بالا به پایین:

100-600 میلی متر ، قابل تنظیم ، قابل تنظیم است

ابعاد: 3

810 تا سال 1900 تا 2100

وزن:

800 کیلوگرم

قدرت:

380v / 50Hz

سیستم کنترل:

کنترل برنامه ریزی شده PLC



                                      ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​ 1
