جزئیات محصول:
|
| طریقه استفاده: | اتاق تست شوک حرارتی با دمای بالا و پایین | حد بالایی قبل از گرما: | + 200 درجه سانتیگراد |
|---|---|---|---|
| دما: | درجه حرارت محیط. | حد پایین قبل از خنک شدن: | C ° درجه سانتیگراد |
| دما: | در عرض 10 دقیقه | مواد منطقه آزمایش کنید: | فولاد ضد زنگ SUS304 |
| گردش هوا: | فن سیروکو | واحد رانندگی دمپر: | سیلندر هوا |
| شرایط محیط مجاز: | + 5 ~ 30 ° C | فشار تأمین آب خنک کننده * 6: | 02 ~ 0.4Mpa |
| دمای آب خنک کننده: | +18 تا 23 درجه سانتی گراد | سطح نویز: | 70 دسی بل یا کمتر |
| برجسته: | ,,environmental lab testing equipment |
||

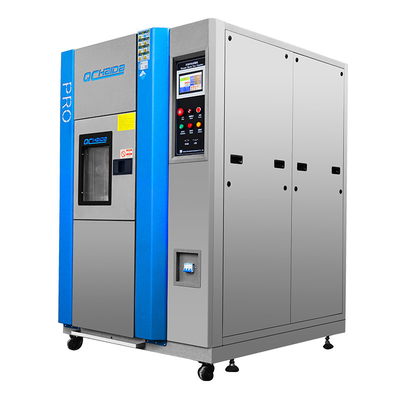

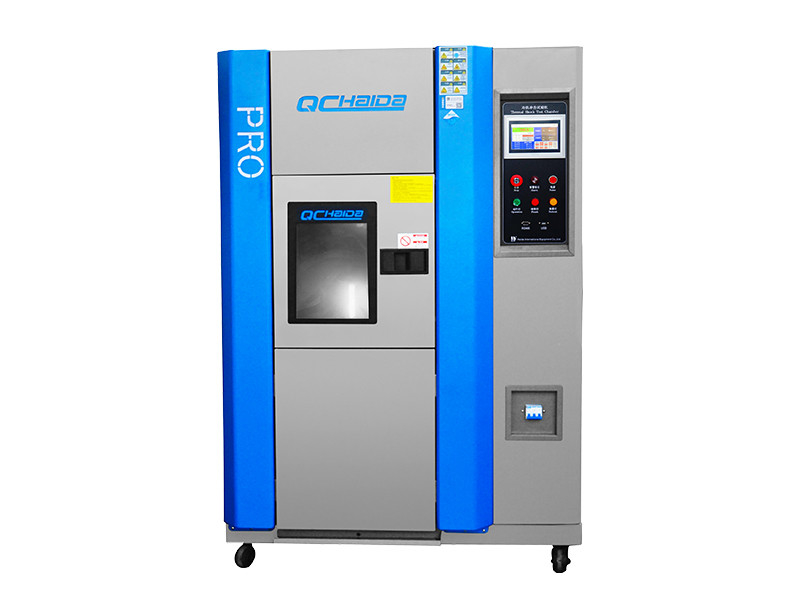

شوک الکترونیکی اتاق آزمایش محیط زیست شبیه سازی دمای گرم و سرد
1. توضیحات:
دستگاه تست شبیه سازی شوک درجه حرارت گرم و سرد الکترونیکی شما برای تست ساختار مواد یا مواد کامپوزیت مورد استفاده قرار می گیرید ، در یک لحظه با درجه حرارت بسیار بالا و محیط دمای بسیار پایین می تواند به طور مداوم تحمل کند ، به موجب آن تغییرات شیمیایی در کوتاهترین زمان برای آزمایش آن انبساط حرارتی و انقباض ناشی از آسیب جسمی
اشکال ساختاری محفظه های شوک حرارتی : محفظه شوک حرارتی با استفاده از اشکال یکپارچه سازه کامپوزیت ، هر دو در اتاقک فوقانی توسط یک مخزن با دمای بالا ، واقع در قسمت پایین مخزن کرایوژنیک ، واقع در قسمت عقب کابینت و واحد تبرید بعد از سمت چپ پانل کنترل الکتریکی متشکل از کابینت (سیستم) قرار دارد. در این روش ردپای کابینت کوچک ، ساختار کم حجم ، ظاهر زیبا ، واحدهای برودتی که در یک واحد جداگانه قرار دارند ، به منظور کاهش واحد تبرید ارتعاش در حال اجرا هستند ، تأثیر نویز روی محفظه
مواد جعبه بیرونی اتاق های شوک حرارتی: ورق فولادی نورد سرد با کیفیت بالا ، سطح پاشش الکترواستاتیک.
C اتاق های شوک حرارتی در داخل دیوارها مواد: استیل ضد زنگ SUS304 ، مقاوم در برابر خوردگی ، آسان برای تمیز کردن ، زیبا.
مواد عایق D: پنبه الیاف شیشه ای بسیار با کیفیت بالا ، وارد شده PU غیر قابل اشتعال.
دارنده نمونه E: دارنده نمونه استیل ضدزنگ.
پنجره F: روی جعبه (جعبه گرم) درب پنجره مشاهده دمای پوشش سد برقی 350 × 250 میلی متر برقی باز شد.
2. مشخصات دستگاه تست شبیه سازی شوک درجه حرارت الکترونیکی گرم و سرد:
سیستم | تست دو منطقه ای با استفاده از تعویض دمپر | |||||||
محفظه سه منطقه ای | ||||||||
مدل | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | سفارشی | |||||
کارایی | منطقه آزمایش | دمای بالا. دامنه قرار گرفتن در معرض * 1 | + 60 ~ تا + 200 ° C | |||||
کم دما دامنه قرار گرفتن در معرض * 1 | -65 درجه سانتی گراد | |||||||
دما نوسانات * 2 | ± 1.8 درجه سانتی گراد | |||||||
محفظه گرم | حد بالایی قبل از گرما | + 200 درجه سانتیگراد | ||||||
دما زمان گرم کردن * 3 | درجه حرارت محیط. تا + 200 درجه سانتیگراد در مدت 30 دقیقه | |||||||
محفظه سرد | حد پایین قبل از خنک شدن | C ° درجه سانتیگراد | ||||||
دما زمان را پایین بیاورید * 3 | درجه حرارت محیط. تا دمای ° C در 70 دقیقه | |||||||
دما بازیابی (2 ناحیه) | شرایط بازیابی | دو منطقه ای: دما زیاد. قرار گرفتن در معرض + 125 ° C 30 دقیقه ، دمای پایین. قرار گرفتن در معرض -40 درجه سانتیگراد 30 دقیقه؛ نمونه 6.5 کیلوگرم (سبد نمونه 1.5 کیلوگرم) | ||||||
دما زمان ریکاوری | در عرض 10 دقیقه | |||||||
ساخت و ساز | مواد خارجی | صفحه فولادی ضد زنگ نورد سرد | ||||||
مواد منطقه آزمایش کنید | فولاد ضد زنگ SUS304 | |||||||
درب * 4 | درب دستی با دکمه باز کردن کار می کند | |||||||
بخاری | بخاری سیم نوار | |||||||
واحد تبرید | سیستم * 5 | سیستم تبرید مکانیکی آبشار | ||||||
کمپرسور | کمپرسور پیمایش شده مهر و موم شده | |||||||
مکانیسم گسترش | شیر انبساط الکترونیکی | |||||||
مبرد | طرف دما بالا: R404A ، پایین دما R23 | |||||||
خنک کننده | مبدل حرارتی صفحه جوش داده شده از فولاد ضد زنگ | |||||||
گردش هوا | فن سیروکو | |||||||
واحد رانندگی دمپر | سیلندر هوا | |||||||
اتصالات | درگاه کابل با قطر 100 میلی متر در سمت چپ (اندازه سمت راست و اندازه قطر خیاط به عنوان گزینه موجود است) ، ترمینال کنترل منبع تغذیه نمونه | |||||||
ابعاد داخل (W x H x D) | 350 400 400 350 350 | 500 450 450 450 450 | سفارشی | |||||
ظرفیت منطقه آزمایش | 50L | 100L | سفارشی | |||||
بار منطقه آزمایش کنید | 5 کیلوگرم | 10 کیلوگرم | سفارشی | |||||
ابعاد خارج (W x H x D) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | سفارشی | |||||
وزن | 800 کیلوگرم | 1100 کیلوگرم | N / A | |||||
| مورد نیاز برنامه های کاربردی | شرایط محیط مجاز | + 5 ~ 30 ° C | ||||||
منبع تغذیه | AC380V ، 50 / 60Hz ، سه فاز ، 30A | |||||||
فشار تأمین آب خنک کننده * 6 | 02 ~ 0.4Mpa | |||||||
میزان تأمین آب خنک کننده * 6 | 8m³ / h | |||||||
دمای آب خنک کننده دامنه | +18 تا 23 درجه سانتی گراد | |||||||
سطح نویز | 70 دسی بل یا کمتر | |||||||
3. نکات
. اگر محدوده قرار گرفتن در معرض دما محدوده پایین تر از 60 درجه سانتیگراد یا محدوده قرار گرفتن در معرض دما پایین تر از 60 درجه سانتیگراد مورد نیاز است ، لطفا گزینه "قرار گرفتن در معرض دمای محیط" را انتخاب کنید.
. اگر نوسانات دما به زیر 1.8 درجه سانتیگراد نیاز دارند ، لطفاً "بسته نوسان کم دما" را انتخاب کنید
. زمان گرم شدن / پایین آمدن دما فقط در حین کار اتاق مستقل قابل استفاده است
. اگر درب کشویی اتوماتیک مورد نیاز است ، لطفاً "بسته درب اتوماتیک" را انتخاب کنید
. کندانسور هوا / خنک کننده هوا خنک شده هر دو موجود است
. فقط روی کندانسور آب خنک شده اعمال شود
4. ویژگی
. ظاهر محصول ، ساختار مناسب ، فناوری پیشرفته ، مواد پیشرفته ، عملکرد عملی ساده و راحت و عملکرد تجهیزات قابل اطمینان.
. تجهیزات به جعبه های داغ ، جعبه های سرد ، جعبه آزمایشی سه قسمتی تقسیم می شوند ، با انتخاب ساختار منحصر به فرد از گرما و اثر گرمای ذخیره سازی آنالایزهای آزمایش کاملاً هنوز هم ، روش هوای گرم و سرد را به روش تغییر دما و گرمای سرد اعمال کنید. در منطقه آزمایش به اهداف آزمایش شوک حرارتی.
. با استفاده از پیشرفته ترین دستگاه اندازه گیری ، این کنترلر از یک کنترلر رابط کاربری ال سی دی انسان و ماشین ال سی دی لمسی بزرگ با استفاده از لمسی ال سی دی لمسی استفاده می کند ، عملکرد ساده ، آسان برای یادگیری ، قابل اعتماد ، به زبان انگلیسی در شرایط عملیاتی کامل سیستم ، منحنی های اجرای برنامه.
. با 96 مشخصات آزمون تعیین شده به طور مستقل ، زمان ضربه 999 ساعت و 59 دقیقه ، زمان چرخه را می توان از 1 تا 999 تنظیم کرد می توان عملیات خودکار یخچال و فریزر را تحقق بخشید ، برای دستیابی به حداکثر درجه اتوماسیون ، کاهش بار کاری اپراتور ، در هر زمان شروع خودکار دویدن متوقف شود
سیستم تهویه هوا
. کنترل هوا: گردش هوای اجباری ، روش ترموستات تعادل (BTC). این روش نه تنها به مورد سیستم خنک کننده برای کار مداوم اشاره دارد ، سیستم کنترل با توجه به دمای تنظیم شده دمای بخاری برای کنترل خروجی نتایج با محاسبه خودکار خروجی PID ، و درنهایت رسیدن به یک تعادل پویا.
. گردش هوا به معنی: ساخته شده بین مجرای فن گردش هوا و محور طولانی از فولاد ضد زنگ ، استفاده از یخچال و فریزرهای کارآمد با استفاده از سیستم تنظیم مقررات ، توسط ونتیلاتور مبدل حرارتی موثر و کارآمد ، برای دستیابی به هدف تغییر دما. با تنظیم پیچ تنظیم کننده خروجی هوا ، در نتیجه به طور قابل توجهی یکنواختی دمای اتاقک بهبود می یابد.
. روش خنک کننده هوا: مبدل حرارتی هوا چند مرحله ای دیافراگم.
. گرمایش هوا: بخاری برقی نیکل با کیفیت واتکینز.
6. دستگاه های ایمنی دستگاه تست شبیه سازی شوک درجه حرارت گرم و سرد:
. سوئیچ محافظت در برابر گرمای محفظه گرم
. سوئیچ محافظت در برابر حرارت بیش از حد اتاق سرد
. دزدگیر بار اضافی در گردش هوا
. یخچال و فریزر محافظ فشار بالا یا پایین
. سوئیچ دما کمپرسور
. سوئیچ فشار هوا
. فیوز
. رله سیستم تعلیق آب (فقط مشخصات آب خنک شده)
. قطع کننده مدار کمپرسور
. مدار شکن بخاری
. ناحیه تست محافظ بیش از حد گرم / overcool
. شیر تمیز کننده هوا
7.کنترل
(سیستم نمایشگر لمسی تعاملی LCD رنگی)
عملکرد و تنظیمات ساده شده با استفاده از صفحه نمایش LCD لمسی (دستورالعمل های نمایش داده شده بر روی صفحه). تأیید موقت از الگوهای آزمون ، دمای منطقه آزمون ، چرخه دما و نمایشگر نمودار روند.
تنظیمات | ورودی کلید تعاملی توسط پنل لمسی |
نمایش دادن | LCD (5.7 اینچ) |
عملکرد کنترل دما | منطقه آزمایش: دما در معرض قرار گرفتن در معرض. محفظه گرم: دمای گرمایش از قبل. محفظه سرد: دمای خنک کننده قبل از سرمایش. |
کنترل PID | |
محدوده دمای از پیش تعیین شده | درجه حرارت بالا: 60 تا 200'C دمای پایین: -78 تا 0 درجه سانتیگراد |
وضوح تنظیم | 1 درجه سانتیگراد |
ورودی | ترموکوپل نوع T (مس / مس-نیکل) |
دامنه تنظیم و نشانه | زمان از پیش تعیین شده: 0 دقیقه تا 99 ساعت و 59 دقیقه. چرخه از پیش تعیین شده: 1 تا 9999 چرخه |
عملکرد لوازم جانبی | تایمر از پیش تعیین شده محافظت از گرمای بیش از حد / overcool خرابی / انتخاب بازیابی قدرت تنظیم زمان بازیابی دما حافظه برنامه خاموش کردن خودکار نمایش زمان برنامه ریزی شده انتخاب حالت تکمیل آزمون نمودار روند نمایش سابقه هشدار کالیبراسیون سنسور ارتباط RS-232 / USB |
