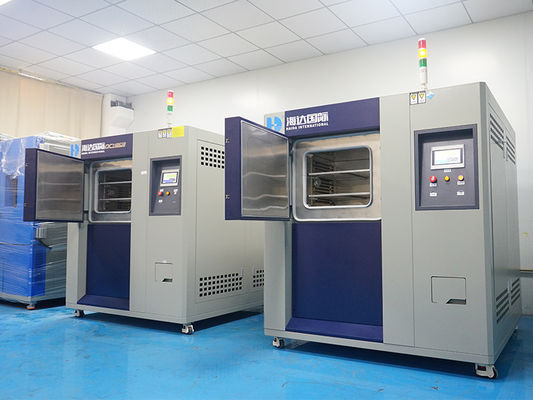

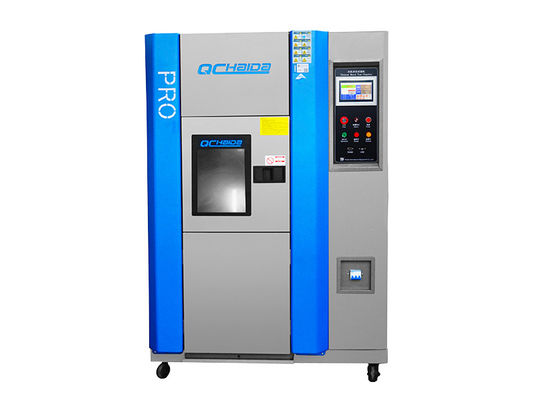

محفظه شوک حرارتی پنجره مشاهده سیستم تصفیه هوای خشک تست شوک
محفظه شوک حرارتی.pdf
1. توضیحات:
محفظه شوک حرارتیدستگاه تست کامل قطعات الکترونیکی، فلز، مواد شیمیایی، اجزای اتوماسیون، ماژول های ارتباطی، صنایع دفاع ملی، صنایع هوافضا، BGA، بستر PCB، آی سی تراشه الکترونیکی، سرامیک نیمه هادی و مواد پلیمری بالا است. مدرک در یک لحظه توسط فوق العاده عالی دمای بالا و محیط با دمای بسیار پایین می تواند به طور مداوم تغییرات شیمیایی را در کوتاه ترین زمان برای آزمایش انبساط حرارتی و انقباض ناشی از آسیب فیزیکی تحمل کند.
2. مشخصات
|
سیستم
|
تست دو منطقه ای با استفاده از کلید دمپر
|
|
محفظه سه منطقه ای
|
|
مدل
|
HD-E703-50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
سفارشی
|
|
کارایی
|
منطقه تست
|
دمای بالا.محدوده نوردهی*1
|
+60 تا +200 درجه سانتیگراد
|
|
دمای پایینمحدوده نوردهی*1
|
-65 تا 0 درجه سانتی گراد
|
|
دمانوسان *2
|
± 1.8 درجه سانتیگراد
|
|
اتاق گرم
|
حد بالایی پیش گرمایش
|
+200 درجه سانتیگراد
|
|
دمازمان گرم شدن*3
|
درجه حرارت محیط.تا 200+ درجه سانتیگراد در 30 دقیقه
|
|
اتاق سرد
|
حد پایین قبل از خنک شدن
|
-65 درجه سانتی گراد
|
|
دمازمان پایین کشیدن*3
|
درجه حرارت محیط.تا -65 درجه سانتیگراد در 70 دقیقه
|
|
دمابازیابی (2 منطقه ای)
|
شرایط بهبودی
|
دو منطقه ای: دمای بالانوردهی +125 درجه سانتی گراد 30 دقیقه، دمای پایین.قرار گرفتن در معرض -40 درجه سانتیگراد 30 دقیقه;نمونه 6.5 کیلوگرم (سبد نمونه 1.5 کیلوگرم)
|
|
دمازمان بهبودی
|
در عرض 10 دقیقه
|
|
ساخت و ساز
|
مواد خارجی
|
ورق فولادی ضد زنگ نورد سرد
|
|
مواد منطقه تست
|
فولاد ضد زنگ SUS304
|
|
درب*4
|
درب دستی با دکمه باز کردن قفل
|
|
بخاری
|
بخاری سیمی نواری
|
|
واحد تبرید
|
سیستم*5
|
سیستم تبرید آبشاری مکانیکی
|
|
کمپرسور
|
کمپرسور اسکرول مهر و موم شده هرمتیک
|
|
مکانیزم انبساط
|
شیر انبساط الکترونیکی
|
|
مبرد
|
سمت دما بالا: R404A، سمت کم دما R23
|
|
خنک کننده
|
مبدل حرارتی صفحه جوش داده شده از جنس استنلس استیل
|
|
گردشگر هوا
|
فن سیروکو
|
|
واحد محرک دمپر
|
سیلندر هوا
|
|
اتصالات
|
پورت کابل با قطر 100 میلی متر در سمت چپ (سمت راست و اندازه قطر سفارشی به عنوان گزینه موجود است)، ترمینال کنترل منبع تغذیه نمونه
|
|
ابعاد داخلی (W x H x D)
|
350 x 400 x 350
|
500 x 450 x 450
|
سفارشی
|
|
ظرفیت منطقه آزمایش
|
50 لیتر
|
100 لیتر
|
سفارشی
|
|
بار منطقه تست
|
5 کیلوگرم
|
10 کیلوگرم
|
سفارشی
|
|
ابعاد بیرونی (W x H x D)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
سفارشی
|
|
وزن
|
800 کیلوگرم
|
1100 کیلوگرم
|
N/A
|
|
الزامات ابزار
|
شرایط محیطی مجاز
|
+5 تا 30 درجه سانتی گراد
|
|
منبع تغذیه
|
AC380V، 50/60Hz، سه فاز، 30A
|
|
فشار منبع آب خنک کننده*6
|
02 ~ 0.4 مگاپاسکال
|
|
نرخ تامین آب خنک کننده*6
|
8 متر مکعب در ساعت
|
|
دمای آب خنک کننده عملیاتیدامنه
|
18+ تا 23 درجه سانتی گراد
|
|
سطح نویز
|
70 دسی بل یا کمتر
|
مزیت محصول
1. محفظه تست شوک حرارتی دو ناحیه ای تست استاندارد MIL، DIN، IEC و ASO و غیره را گذرانده است.
2. CLIMATE نوع جدیدی از محفظه آزمایش شوک حرارتی را در اختیار شما قرار می دهد
3. مجهز به 100L و 300L منطقه آزمایش و یکنواختی درجه حرارت عالی
4. تنش دمایی یکنواخت را می توان به نمونه اعمال کرد.
5. به طور گسترده در تحقیق، توسعه و آزمایش، تولید و زمینه های دیگر استفاده می شود.
مشخصات محصول
1. زمان بازیابی دمای نمونه با دو مورد کوتاه شد.
2. روش دو جعبه برای کوتاه کردن زمان آزمایش اتخاذ شد.
3. تاثیر ارتعاش نمونه را در هنگام حرکت در منطقه آزمایش بسیار کاهش می دهد.
4. با عملکرد بازیابی دمای اتاق.سپس نمونه را می توان با خیال راحت پس از آزمایش برداشت.
5. اندازه گیری آسان نمونه و مجهز به سیم کشی کابل ولتاژ خارجی.
3. دستگاه های ایمنی دستگاه شبیه سازی شوک با دمای بالا و پایین سه منطقه ای:
- سوئیچ محافظ در برابر گرمای بیش از حد محفظه داغ
- سوئیچ محافظ در برابر گرمای بیش از حد محفظه سرد
- هشدار اضافه بار سیرکولاتور هوا
- محافظ فشار بالا/کم یخچال
- کلید دمای کمپرسور
- سوئیچ فشار هوا
- فیوز
- رله تعلیق آب (فقط مشخصات آب خنک)
- قطع کننده مدار کمپرسور
- قطع کننده مدار بخاری
- محافظ گرمای بیش از حد/سرد شدن بیش از حد ناحیه تست
- دریچه تصفیه هوا
طراحی سازه
1. پوسته: اسپری ورق فولادی رنگی گالوانیزه، پردازش اسپری الکترواستاتیک سطحی.
2. آستر: فولاد ضد زنگ SUS 304.
3. لایه عایق حرارتی: تخته فوم پلی اورتان و الیاف شیشه.
4. مهر و موم: توشیبا مواد خام لاستیک سیلیکون خلوص بالا، به طور موثر از پیری جلوگیری می کند.
5. بخاری: بخاری برقی آلیاژ Ni Cr.
6. سبد نمونه: فولاد ضد زنگ SUS 304;
5 سبد فلزی خالص;100 لیتر: W700*H40* D410MM / ظرفیت باربری 5 کیلوگرم 300 لیتر: W970*H40*D680MM / ظرفیت باربری 10 کیلوگرم.
کنترل
عملکرد و تنظیمات با استفاده از صفحه نمایش LCD لمسی ساده شده است (دستورالعمل ها روی صفحه نمایش داده می شوند).تأیید الگوهای آزمایش، دمای منطقه آزمایش، چرخه دما، و نمایش گراف روند.
|
تنظیمات
|
ورودی کلید تعاملی توسط پنل لمسی
|
|
نمایش دادن
|
LCD (5.7 اینچ)
|
|
عملکرد کنترل دما
|
ناحیه تست: دمای نوردهی
محفظه داغ: دمای پیش گرمایش
محفظه سرد: دمای پیش سرد.
|
|
کنترل PID
|
|
محدوده دمایی از پیش تعیین شده
|
دمای بالا: 60 تا 200 درجه سانتیگراد
دمای پایین: -78 تا 0'C
|
|
تنظیم وضوح
|
1'C
|
|
ورودی
|
ترموکوپل نوع T (مس/مس نیکل)
|
|
محدوده تنظیم و نشانگر
|
زمان از پیش تعیین شده: 0 دقیقهتا 99 ساعت و 59 دقیقه
چرخه از پیش تعیین شده: 1 تا 9999 چرخه
|
|
عملکرد لوازم جانبی
|
تایمر از پیش تعیین شده
محافظت در برابر گرمای بیش از حد / بیش از حد سرد
انتخاب قطع برق/بازیابی
تنظیم زمان بازیابی دما
حافظه برنامه
خاموش شدن خودکار برق
نمایش زمان برنامه ریزی شده
انتخاب حالت تکمیل تست
نمودار روند
نمایش تاریخچه زنگ هشدار
کالیبراسیون سنسور
RS-232/ ارتباط USB
|
سیستم تهویه هوا
1، کنترل هوا: گردش تهویه اجباری، روش ترموستات تعادل (BTC).این روش نه تنها به مورد سیستم خنک کننده برای عملکرد مداوم اشاره دارد، بلکه سیستم کنترل را با توجه به نقطه تنظیم دمای بخاری برای کنترل خروجی نتایج با محاسبه خودکار خروجی PID و در نهایت دستیابی به یک تعادل دینامیکی اشاره دارد.
2، گردش هوا به معنی: ساخته شده بین کانال فن گردش هوا و محور طولانی فولاد ضد زنگ، استفاده از یخچال های کارآمد انرژی و سیستم تنظیم، توسط تهویه تبادل حرارت موثر و کارآمد، برای دستیابی به هدف تغییر دما.با پیچ تنظیم خروجی هوا قابل تنظیم، در نتیجه به طور قابل توجهی یکنواختی دمای محفظه را بهبود می بخشد.
3، روش خنک کننده هوا: مبدل حرارتی هوا دیافراگم چند مرحله ای.
4، گرمایش هوا: بخاری برقی نیکل کروم با کیفیت Watkins.
اقدامات تعمیر و نگهداری اتاقک های شوک حرارتی
1، انتخاب معقول محل نصب برای نصب اقدامات: خشک، بدون قطره باران و محل برف.
2، اقدامات بازرسی واجد شرایط روزانه با دست برای مواد عایق شکسته است لوله بخار برای تایید فنی و فن آوری دفع مسدود شده است.
3، زنگ هشدار را می توان به عنوان نشت بخار مشروط یا حالت خاموش کردن صدای زنگ هشدار و دستگاه کوچک نور برای تسهیل برگزاری اقدامات انجماد خطر کشف و اصلاح به موقع نصب کرد.
4، اقدامات بازرسی تعمیر و نگهداری ابزار توسط منطقه مسئول بازرسی منظم توسط یک مسیر بازرسی از پیش تعیین شده.برای بررسی بازرسی عایق دریچه خط لوله طبیعی است، انکوباتور طبیعی است، ابزار آبگریز طبیعی است، بسته بندی مواد عایق حرارتی دست نخورده است، منبع تغذیه گرمایش الکتریکی و سایر اجزا عادی است.
بسته بندی و حمل و نقل
شبیه سازی Animatronic مشتری Triceratops قبل از قرار دادن آنها در جعبه چوبی با فیلم حباب هوا پوشانده می شود که نه تنها دارای جذب ضربه خوب، مقاومت در برابر ضربه، آب بندی حرارتی است و همچنین دارای مزایای غیر سمی، بی بو، خوردگی رطوبت، شفافیت خوب و غیره است.
خدمات ما
اگر در آینده در طول فرآیند آزمایش با مشکلی مواجه شدید، قول میدهیم که در داخل به شما پاسخ خواهیم داد48ساعت و راه حل ارائه می شود3 روز کاری.ما می توانیم فیلم عملیات و کتابچه راهنمای عملیات انگلیسی را ارائه دهیم.ما می توانیم ویدئو کنفرانس ارائه دهیم.در صورت نیاز مشتریان به خدمات در محل، هزینه حمل و نقل و سفر به عهده مشتری می باشد.
1. پیش خدمت
خدمات آنلاین 24 ساعته برای مشاوره شما.
کمک به انتخاب مدل مناسب، و یک سری خدمات، فرد، مشاوره.
2. سرویس میانی
--بهترین پیشنهاد را به شما بدهد
- برای سفارش مجموعه های زیادی تخفیف ارائه کنید
-- انجام درخواست مشتری:
- مدت پرداخت را که می خواهید انتخاب کنید.
- تولید و تحویل به موقع، به موقع به شما اطلاع می دهد.
- می توانید ارزش فاکتور را همانطور که دوست دارید برای کاهش مالیات خود ارائه دهید.
3.خدمات پس از فروش
-- 1 سال خدمات گارانتی و نگهداری تمام عمر.
--Technical Egineer برای آموزش خارج از کشور در دسترس هستند.
--تغییر رایگان برای برخی از قطعات
-- مشاوره فنی کنترل از راه دور
-- DVD نصب رایگان
--برنامه تعمیر و نگهداری
4، تعهد:
ما در حین امضای قرارداد، تعهدنامه ای را امضا خواهیم کرد که باعث افزایش اعتماد شما به ما خواهد شد.
5، بسته بندی خوب:
بسته بندی خوب: تریسراتوپ های شبیه سازی Animatronic مشتری قبل از قرار دادن آنها در جعبه چوبی با فیلم حباب هوا پوشانده می شوند که نه تنها دارای جذب ضربه خوب، مقاومت در برابر ضربه، آب بندی حرارتی است و همچنین دارای مزایای غیر سمی، بی بو، خوردگی رطوبت، شفافیت خوب و غیره است. .
