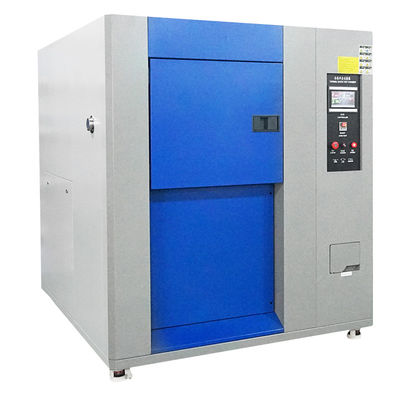

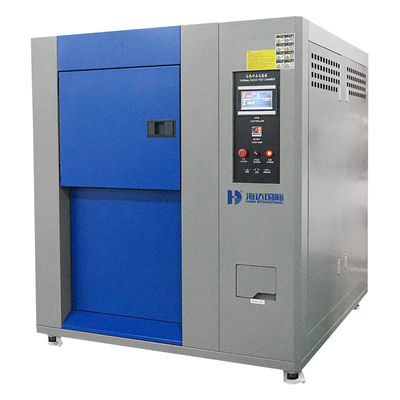

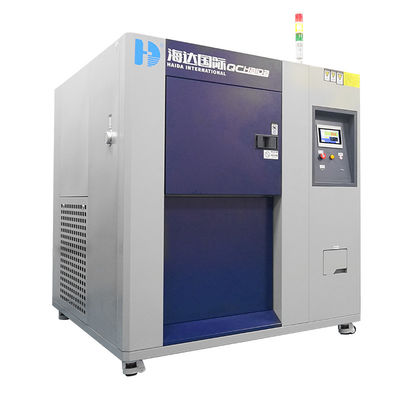

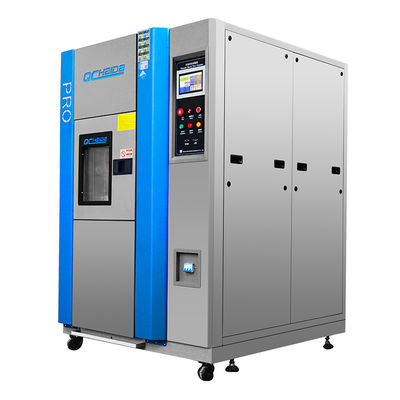

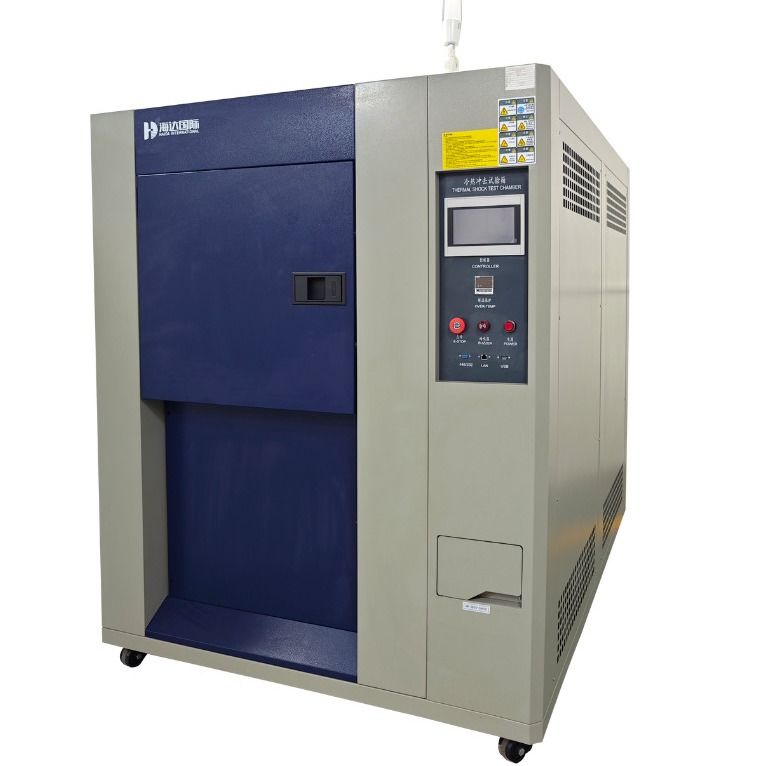

تجهیزات تست محیطی دستگاه تست شوک حرارتی
محفظه شوک حرارتی.pdf
توضیحات:
دستگاه تست شوک حرارتیبه منطقه درجه حرارت بالا، منطقه دمای پایین و منطقه آزمایش سه قسمت تقسیم می شود، هر منطقه یک ساختار عایق منحصر به فرد است، بنابراین آزمایش ضربه گرم و سرد انجام می شود. و با درجه حرارت بالا و دمای بسیار پایین در یک محیط پیوسته می توان در لحظه تحمل کرد، یعنی در کمترین زمان آسیب شیمیایی یا فیزیکی خود را در اثر انبساط و انقباض حرارتی ناشی از آن آزمایش کرد. اشیاء مناسب شامل فلز، پلاستیک، لاستیک، الکترونیک و سایر مواد می تواند به عنوان پایه ای برای بهبود محصولات یا مرجع آنها استفاده شود.
توابع
تست ضربه با دمای بالا یا تست ضربه با دمای پایین، حداکثر زمان تا 9999 دقیقه، بیشترین زمان چرخه تا 9999 بار است. دستگاه می تواند به طور خودکار یا دستی ضربه را چرخه کند یا به طور انتخابی دو ناحیه یا سه ناحیه را برای ضربه گرم و سرد تنظیم کند. از سیستم خنک کننده باینری استفاده می شود که برای خنک کننده بسیار کارآمد است، سیستم خنک کننده به دو دسته هوا خنک و آب خنک تقسیم می شود. همچنین می توان آن را با رایانه متصل کرد، اما ابزار ضبط فقط برای خرید اختیاری است. رابط عملیات کنترل لمسی LCD رنگی با چینی و انگلیسی، کارکرد آسان.
کارکرد اتاقک های شوک حرارتی: پیش درمان، آزمایش اولیه، آزمایش، بازیابی و در نهایت شناسایی.
ویژگی ها
• مطابق با MIL-STD 202F، روش 107G، شرایط A، B، C، و F
MIL-STD 883، روش 1010.7، شرایط A، B، C و F
•حفاظت در برابر دمای بیش از حد / حالت جامد
• المان های گرم کن سیمی نیکروم در هوای باز الکتریکی با پشتیبانی از
عایق های سرامیکی
•دو کویل خنک کننده LN2 با پره باز
• چرخ دمنده از نوع گریز از مرکز با موتور نصب شده خارجی
•سیستم حمل و نقل کالسکه با پنوماتیک فعال تا
شش سبد محصول مشبک استیل ضد زنگ
• تخلیه محفظه آزمایشی با اتصال FPT نوع 1/4 اینچی
• سوئیچ درب برای هر اتاق
سیستم تهویه مطبوع
· کنترل هوا:گردش تهویه اجباری، روش ترموستات تعادل (BTC). این روش نه تنها به مورد سیستم خنک کننده برای عملکرد مداوم اشاره دارد، بلکه سیستم کنترل را با توجه به نقطه تنظیم دمای بخاری برای کنترل خروجی نتایج با محاسبه خودکار خروجی PID و در نهایت دستیابی به یک تعادل دینامیکی اشاره دارد.
· گردش هوا به این معنی است:ساخته شده بین کانال فن گردش هوا و محور طولانی فولاد ضد زنگ، استفاده از یخچال های کارآمد انرژی و سیستم تنظیم، توسط تهویه تبادل حرارت موثر و کارآمد، برای دستیابی به هدف تغییر دما. با پیچ تنظیم خروجی هوا قابل تنظیم، در نتیجه به طور قابل توجهی یکنواختی دمای محفظه را بهبود می بخشد.
· روش خنک کننده هوا:مبدل حرارتی هوا با دیافراگم چند مرحله ای
· گرمایش هوا:بخاری برقی نیکل کروم با کیفیت واتکینز.
مشخصات:
|
سیستم
|
تست دو منطقه ای با استفاده از کلید دمپر
|
|
محفظه سه منطقه ای
|
|
مدل
|
HD-E703-50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
سفارشی
|
|
عملکرد
|
منطقه تست
|
دمای بالا محدوده نوردهی*1
|
+60 تا +200 درجه سانتیگراد
|
|
دمای پایین محدوده نوردهی*1
|
-65 تا 0 درجه سانتی گراد
|
|
دما نوسان *2
|
± 1.8 درجه سانتیگراد
|
|
اتاق گرم
|
حد بالایی پیش گرمایش
|
+200 درجه سانتیگراد
|
|
دما زمان گرم کردن*3
|
دمای محیط تا 200+ درجه سانتیگراد در 30 دقیقه
|
|
اتاق سرد
|
حد پایین قبل از خنک شدن
|
-65 درجه سانتی گراد
|
|
دما زمان پایین کشیدن*3
|
دمای محیط تا -65 درجه سانتیگراد در 70 دقیقه
|
|
دما بازیابی (2 منطقه ای)
|
شرایط بهبودی
|
دو منطقه ای: دمای بالا نوردهی +125 درجه سانتی گراد 30 دقیقه، دمای پایین. قرار گرفتن در معرض -40 درجه سانتیگراد 30 دقیقه; نمونه 6.5 کیلوگرم (سبد نمونه 1.5 کیلوگرم)
|
|
دما زمان بهبودی
|
در عرض 10 دقیقه
|
|
ساخت و ساز
|
مواد خارجی
|
ورق فولادی ضد زنگ نورد سرد
|
|
مواد منطقه تست
|
فولاد ضد زنگ SUS304
|
|
درب*4
|
درب دستی با دکمه باز کردن قفل
|
|
بخاری
|
بخاری سیمی نواری
|
|
واحد تبرید
|
سیستم*5
|
سیستم تبرید آبشاری مکانیکی
|
|
کمپرسور
|
کمپرسور اسکرول مهر و موم شده هرمتیک
|
|
مکانیزم انبساط
|
شیر انبساط الکترونیکی
|
|
مبرد
|
سمت دما بالا: R404A، سمت کم دما R23
|
|
کولر
|
مبدل حرارتی صفحه جوش داده شده از جنس استنلس استیل
|
|
گردشگر هوا
|
فن سیروکو
|
|
واحد محرک دمپر
|
سیلندر هوا
|
|
اتصالات
|
پورت کابل با قطر 100 میلی متر در سمت چپ (سمت راست و اندازه قطر سفارشی به عنوان گزینه موجود است)، ترمینال کنترل منبع تغذیه نمونه
|
|
ابعاد داخلی (W x H x D)
|
350 x 400 x 350
|
500 x 450 x 450
|
سفارشی
|
|
ظرفیت منطقه آزمایش
|
50 لیتر
|
100 لیتر
|
سفارشی
|
|
بار منطقه تست
|
5 کیلوگرم
|
10 کیلوگرم
|
سفارشی
|
|
ابعاد بیرونی (W x H x D)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
سفارشی
|
|
وزن
|
800 کیلوگرم
|
1100 کیلوگرم
|
N/A
|
|
الزامات ابزار
|
شرایط محیطی مجاز
|
+5 تا 30 درجه سانتی گراد
|
|
منبع تغذیه
|
AC380V، 50/60Hz، سه فاز، 30A
|
|
فشار منبع آب خنک کننده*6
|
02 ~ 0.4 مگاپاسکال
|
|
نرخ تامین آب خنک کننده*6
|
8 متر مکعب در ساعت
|
|
دمای آب خنک کننده عملیاتی محدوده
|
18+ تا 23 درجه سانتی گراد
|
|
سطح نویز
|
70 دسی بل یا کمتر
|
· اشکال ساختاری محفظه های شوک حرارتی:محفظه محفظه های شوک حرارتی با استفاده از فرم های یکپارچه ساختار کامپوزیت، هر دو در محفظه بالایی توسط یک مخزن با دمای بالا، واقع در قسمت پایین مخزن برودتی، واقع در پشت کابینت و واحد تبرید بعد از سمت چپ قرار دارد. سمت پانل کنترل الکتریکی متشکل از کابینت (سیستم).
· مواد جعبه بیرونی محفظه های شوک حرارتی:ورق فولادی نورد سرد با کیفیت بالا، سطحی برای پاشش الکترواستاتیک.
· محفظه های شوک حرارتی داخل دیوارها مواد:فولاد ضد زنگ SUS304، مقاوم در برابر خوردگی، تمیز کردن آسان، زیبا.
· مواد عایق:پنبه الیاف شیشه ای بسیار ظریف با کیفیت بالا، PU غیر قابل اشتعال وارداتی.
· دارنده نمونه:نگهدارنده نمونه فولاد ضد زنگ استاتیک.
· پنجره:روی جعبه (جعبه داغ) درب را به روی یک پنجره 350 × 250 میلی متری پوشش مانع رطوبت الکتریکی باز کرد.
· سوراخ رزوه کابل:دهانه مجرای کابل با قطر 50 میلی متر در وسط جعبه نگهدارنده نمونه آزمایشی.
· بلبرینگ نگهدارنده نمونه:≥50 کیلوگرم
یادداشت ها
·اگر محدوده نوردهی در دمای بالا حد پایین تر + 60 درجه سانتیگراد مورد نیاز است یا محدوده قرار گرفتن در معرض دمای پایین حد پایین تر -60 درجه سانتیگراد، لطفاً گزینه "محدوده نوردهی دمای محیط" را انتخاب کنید.
·اگر نوسان دما به زیر 1.8 ± درجه سانتیگراد نیاز دارد، لطفاً "بسته نوسانات دمای پایین" را انتخاب کنید.
·زمان گرم کردن/کاهش دما فقط در حین عملیات محفظه مستقل قابل اعمال است
·در صورت نیاز به درب کشویی خودکار، لطفاً "بسته درب اتوماتیک" را انتخاب کنید.
·کندانسور هوا خنک / کندانسور آب خنک هر دو موجود است
·فقط روی کندانسور آب خنک اعمال شود
وسایل ایمنی:
1) سوئیچ محافظ در برابر گرمای بیش از حد محفظه داغ
2) سوئیچ حفاظت از گرمای بیش از حد محفظه سرد
3) هشدار اضافه بار گردش هوا
4) محافظ فشار بالا / پایین یخچال
5) سوئیچ دمای کمپرسور
6) سوئیچ فشار هوا
7) فیوز
8) رله تعلیق آب (فقط مشخصات آب خنک)
9) قطع کننده مدار کمپرسور
10) قطع کننده مدار بخاری
11) محافظ گرمای بیش از حد / بیش از حد خنک کننده منطقه آزمایش
12) دریچه تصفیه هوا
تعمیر و نگهداری روزانه
·شوک گرم و سرد من خاموش شدن طولانی مدت به طور منظم هر نیم برق استفاده نمی شود، زمان برق کمتر از یک ساعت نیست و قطعات یدکی و تجهیزات تست مربوطه به درستی کار می کنند.
·جعبه های شوک گرم و سرد باید به طور مرتب اواپراتور تمیز شوند: سطوح تمیزی به دلیل آزمایش متفاوت است، در اثر گردش هوای اجباری، مقدار زیادی ذرات گرد و غبار جمع می شود و سایر اشیاء کوچک روی اواپراتور باید به طور مرتب تمیز شوند.
·فن گردش خون محفظه دمای پایین، فن کندانسور و اصلاح تعادل تمیز: تمیز کردن و اواپراتور مشابه است زیرا محفظه محیط کار متفاوت است، فن گردشی، گرد و غبار و سایر ذرات ریز روی شیء فن کندانسور باید تمیز شود.
·دستگاه ضربه گیر سرد و گرم برای جابجایی ترجیحاً در Paddy ASHDOWN Lai به راهنمایی تکنسین ابزار دقیق، به منظور جلوگیری از آسیب به تجهیزات، مانند جابجایی خود مشتری، باید قبل از روشن کردن برق، یک برقکار حرفه ای داشته باشد تا عملکرد صحیح مدار را تأیید کند، یا قطعات مربوط به تجهیزات را می سوزاند.
عملکرد و تنظیمات با استفاده از صفحه نمایش LCD لمسی ساده شده است (دستورالعمل ها روی صفحه نمایش داده می شوند). تأیید الگوهای آزمایش، دمای منطقه آزمایش، چرخه دما، و نمایش گراف روند.
|
تنظیم
|
ورودی کلید تعاملی توسط پنل لمسی
|
|
نمایش
|
LCD (5.7 اینچ)
|
|
عملکرد کنترل دما
|
ناحیه تست: دمای نوردهی
محفظه داغ: دمای پیش گرمایش
محفظه سرد: دمای پیش سرد.
|
|
کنترل PID
|
|
محدوده دمایی از پیش تعیین شده
|
دمای بالا: 60 تا 200 درجه سانتیگراد
دمای پایین: -78 تا 0'C
|
|
تنظیم وضوح
|
1 درجه سانتیگراد
|
|
ورودی
|
ترموکوپل نوع T (مس/مس نیکل)
|
|
محدوده تنظیم و نشانگر
|
زمان از پیش تعیین شده: 0 دقیقه تا 99 ساعت و 59 دقیقه
چرخه از پیش تعیین شده: 1 تا 9999 چرخه
|
|
عملکرد لوازم جانبی
|
تایمر از پیش تعیین شده
محافظت در برابر گرمای بیش از حد / بیش از حد سرد
انتخاب قطع برق/بازیابی
تنظیم زمان بازیابی دما
حافظه برنامه
قطع برق خودکار
نمایش زمان برنامه ریزی شده
انتخاب حالت تکمیل تست
نمودار روند
نمایش تاریخچه زنگ هشدار
کالیبراسیون سنسور
RS-232/ ارتباط USB
|
خدمات ما
اگر در آینده در طول فرآیند آزمایش با مشکلی مواجه شدید، قول میدهیم که در داخل به شما پاسخ خواهیم داد48ساعت و راه حل ارائه می شود3 روز کاری. ما می توانیم فیلم عملیات و کتابچه راهنمای عملیات انگلیسی را ارائه دهیم. ما می توانیم ویدئو کنفرانس ارائه دهیم. در صورت نیاز مشتریان به خدمات در محل، هزینه حمل و نقل و سفر به عهده مشتری می باشد.
1. پیش خدمت
خدمات آنلاین 24 ساعته برای مشاوره شما.
کمک به انتخاب مدل مناسب، و یک سری خدمات، فرد، مشاوره.
2. سرویس میانی
--بهترین پیشنهاد را به شما بدهد
- برای سفارش مجموعه های زیادی تخفیف ارائه دهید
-- انجام درخواست مشتری:
- مدت پرداخت را که می خواهید انتخاب کنید.
- تولید و تحویل به موقع، به موقع به شما اطلاع می دهد.
- می توانید ارزش فاکتور را همانطور که دوست دارید برای کاهش مالیات خود ارائه دهید.
3.خدمات پس از فروش
-- 1 سال خدمات گارانتی و نگهداری تمام عمر.
--Technical Egineer برای آموزش خارج از کشور در دسترس هستند.
--تغییر رایگان برای برخی از قطعات
-- مشاوره فنی کنترل از راه دور
-- DVD نصب رایگان
--طرح تعمیر و نگهداری
4، تعهد:
ما در حین امضای قرارداد، تعهدنامه ای را امضا خواهیم کرد که باعث افزایش اعتماد شما به ما خواهد شد.
5، بسته بندی خوب:
بسته بندی خوب: تریسراتوپ های شبیه سازی Animatronic مشتری قبل از قرار دادن آنها در جعبه چوبی با فیلم حباب هوا پوشانده می شوند که نه تنها دارای جذب ضربه خوب، مقاومت در برابر ضربه، آب بندی حرارتی است و همچنین دارای مزایای غیر سمی، بی بو، خوردگی رطوبت، شفافیت خوب و غیره است. .
