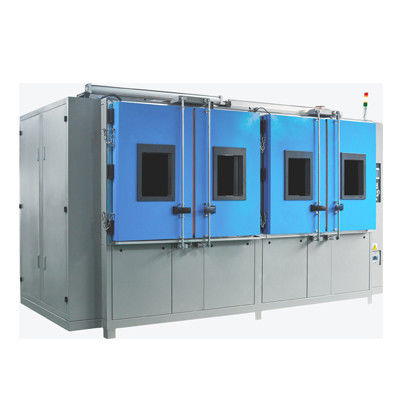

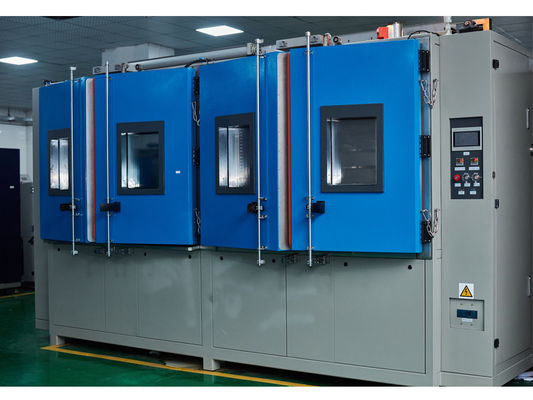

اتاق آزمون شوک حرارتی مبادله گرما سرد 50 / 60Hz
اتاق شوک حرارتی.pdf
1توضیحات:
اتاق شوک حرارتیدر این حالت، پس از باز کردن دامپر، یک محل ذخیره سازی با دمای پایین و دمای بالا استفاده می شود.آن را خواهد گرفت دمای گرم و سرد در سوراخ های تست واردات شکاف ذخیره شده به طوری که به دست آوردن سرعت درجه حرارت اثر ضربه مغزی،با سیستم کنترل دمای تعادل (BTC) ، طراحی ویژه سیستم گردش هوا، راه کنترل SSR در P.I.D.
کار با جعبه آزمایش ضربه گرم و سرد: پیش درمان، بازرسی اولیه، آزمایش، بازیابی،
سیستم تهویه مطبوع
1کنترل هوا:گردش تهویه اجباری، روش ترموستات تعادل (BTC): این روش نه تنها به سیستم خنک کننده برای کار مداوم اشاره دارد،سیستم کنترل بر اساس نقطه تنظیم دمای گرم کننده برای کنترل خروجی نتایج با محاسبه خودکار خروجی PID، و در نهایت به یک تعادل پویا می رسیم.
2، گردش هوا به معنی:ساخته شده بین لوله فن گردش هوا و محور طولانی فولاد ضد زنگ، استفاده از یخچال های انرژی کارآمد و سیستم تنظیم، با یک تهویه گرمای موثر و کارآمد،برای رسیدن به هدف تغییر دمای. با تنظیم بولت خروجی هوا قابل تنظیم، در نتیجه به طور قابل توجهی بهبود یکسانی دمای اتاق؛
3روش خنک کننده هوا:مبادله گرما هوا با دیافراگم چند مرحله ای
4، گرمایش هوا:گرمکن برقي نيكل کرومي با کيفيت واتكينز
2مشخصات:
|
سیستم
|
آزمایش دو منطقه ای
با استفاده از تغییر دامپر
|
|
اتاق سه منطقه ای
|
|
مدل
|
HD-E703-
50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
سفارشی
|
|
عملکرد
|
منطقه آزمایش
|
محدوده قرار گرفتن در معرض دمای بالا*1
|
+60~ تا +200°C
|
|
محدوده قرار گرفتن در معرض دمای پایین*1
|
-65 تا 0 درجه سانتیگراد
|
|
نوسانات دمایی *2
|
±1.8°C
|
|
اتاق گرم
|
محدوده بالایی از پیش گرم کردن
|
+200°C
|
|
زمان گرم شدن دمای (TEMP)
|
دمای محیط به +200°C در عرض 30 دقیقه
|
|
اتاق سرد
|
محدوده پایین پیش خنک کننده
|
-65 درجه سانتیگراد
|
|
زمان کوتاه مدت*3
|
دمای محیط به -65°C در عرض 70 دقیقه
|
|
بهبود موقتی (زون 2)
|
شرایط بازپرداخت
|
دو منطقه: قرار گرفتن در معرض دمای بالا +
125°C 30 دقیقه، قرار گرفتن در معرض دمای پایین -40°C 30 دقیقه؛ نمونه 6.5 کیلوگرم (1.5 کیلوگرم)
|
|
زمان بهبودی موقت
|
در عرض 10 دقیقه
|
|
ساخت و ساز
|
مواد خارجی
|
صفحه فولادی ضد زنگ و سرد
|
|
مواد منطقه آزمایش
|
SUS304 فولاد ضد زنگ
|
|
درب*4
|
درب دستي با دکمه باز
|
|
بخاری
|
بخاری سیم نوار
|
|
واحد یخچال
|
سیستم*5
|
سیستم خنک کننده فرعی مکانیکی
|
|
کمپرسور
|
کمپرسور رول بسته شده هیرمیتیک
|
|
مکانیسم گسترش
|
دریچه ی انبساط الکترونیکی
|
|
مواد خنک کننده
|
طرف دمای بالا:R404A، طرف دمای پایین R23
|
|
سردتر
|
مبادله گرما از فولاد ضد زنگ
|
|
دستگاه گردش هوا
|
فن سورکو
|
|
واحد راننده دامپر
|
بطری هوا
|
|
لوازم
|
پورت کابل با قطر 100mm در سمت چپ (جانب راست و اندازه قطر سفارشی به عنوان گزینه در دسترس هستند) ، نمونه
ترمینال کنترل منبع برق
|
|
ابعاد داخلی (W x H x D)
|
۳۵۰ × ۴۰۰ × ۳۵۰
|
۵۰۰ × ۴۵۰ × ۴۵۰
|
سفارشی
|
|
ظرفیت منطقه آزمایش
|
50 لیتر
|
100 لیتر
|
سفارشی
|
|
بار منطقه آزمایش
|
5 کیلوگرم
|
10 کیلوگرم
|
سفارشی
|
|
ابعاد بیرونی (W x H x D)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
"کست"
حذف شده
|
|
وزن
|
۸۰۰ کیلوگرم
|
1100 کیلو
|
N/A
|
|
الزامات بهره وری
|
شرایط محیطی مجاز
|
+5~30°C
|
|
منبع برق
|
AC380V، 50/60Hz،
سه فاز، 30A
|
|
فشار آب خنک کننده*6
|
02 ~ 0.4Mpa
|
|
میزان تامین آب خنک کننده*6
|
8 متر3/ساعت
|
|
محدوده دمای آب خنک کننده
|
+18 تا 23 °C
|
|
سطح سر و صدا
|
۷۰ دبیل یا کمتر
|
اتاق شوک به شرح زیر کار می کند:
1، مخازن ذخیره سازی با دمای پایین:دمای مخزن توسط وضعیت بخار دهنده، تبخیرگر و وضعیت کار فن تعیین می شود.پس از آن که دریچه گسترش خنک کننده یخچال جریان به بخارگر در اتاق کار، اتاق کار جذب گرما و گازگذاری، برای کاهش دمای اتاق کار؛ یخچال گاز شده جذب و به دمای بالا فشرده می شود،گاز با فشار بالا به کمپرسور فشرده می شود و به مایع تبدیل می شود، و بعد برنامه غربالگریو در نهایت از طریق شیر انبساط پس از ورود دوباره به اتاق کار و تبخیرگر جذب گرما و گاز و سپس فشرده شده توسط مکش کمپرسور.
2، مخازن ذخیره سازی با دمای بالا:یک سیگنال سنجش دمای کنترل کننده مرکزی از لحظه تشخیص و سیگنال دمای تنظیم شده مقایسه می شود،سیگنال مقایسه به دست آمده توسط سیگنال خروجی مدار منطق PID ابزار برای کنترل رله حالت جامد خاموش است یا تنظیم سطح قدرت خروجی نسبت زمان گرمایش، به منظور دستیابی به هدف کنترل درجه حرارت خودکار.
3، اتاق آزمایش شوک دمایی:دریچه های درجه حرارت بالا با کنترل خودکار متردمای پایین یا بالا بین اتاق ذخیره سازی به ترتیب برای تشکیل یک سیستم گردش هوا بسته و جعبه یا جعبه های دمای پایین، به سرعت به تست های دمای مورد نظر رسید.
یادداشت ها
1. اگر محدوده قرار گرفتن در معرض درجه حرارت بالا، حد پایین + 60°C مورد نیاز است یا محدوده قرار گرفتن در معرض درجه حرارت پایین، حد پایین - 60°C، لطفا گزینه قرار گرفتن در معرض درجه حرارت محیط را انتخاب کنید.
2. اگر نوسان دمای نیاز به کمتر از ± 1.8 °C لطفا بسته نوسان دمای پایین را انتخاب کنید
3. دمای گرم کردن / کشاندن زمان تنها در هنگام عملکرد مستقل اتاق قابل استفاده است
4. اگر درب کشویی به صورت خودکار مورد نیاز باشد، لطفاً بسته درب خودکار را انتخاب کنید
5. تهویه خنک کننده هوا / تهویه خنک کننده آب هر دو در دسترس هستند
6. فقط روی کندنسر آب سرد استفاده کنید
3دستگاه های ایمنی:
- سوئیچ محافظت از گرم شدن اتاق گرم
- سوئیچ حفاظت از گرم شدن بیش از حد اتاق سرد
- آژیر فشار بیش از حد گردش هوا
- محافظ فشار بالا/کم یخچال
- سوئیچ دمای کمپرسور
- سوئیچ فشار هوا
- فیوز
- رله معلق آب (فقط مشخصات خنک کننده آب)
- قطع کننده مدار کمپرسور
- قطع کننده مدار گرمایش
- محافظ بیش از حد گرم شدن / بیش از حد خنک شدن منطقه آزمایش
- دریچه پاک کننده هوا
کنترل
کار و تنظیمات ساده شده با استفاده از صفحه نمایش LCD لمسی (تلیحات نمایش داده شده در صفحه نمایش) ، تایید الگوهای آزمایش، دمای منطقه آزمایش، چرخه های دمایی،و نمودار گرایش.
|
تنظیمات
|
ورودی کلید تعاملی از طریق صفحه لمسی
|
|
نمايش
|
صفحه LCD (۵٫۷ اینچ)
|
|
عملکرد کنترل دمای
|
منطقه آزمایش: دمای قرار گرفتن در معرض.
اتاق گرم: دمای پیش گرم کردن
اتاق سرد: دمای پیش خنک کننده
|
|
کنترل PID
|
|
محدوده دمای پیش تنظیم شده
|
دمای بالا: 60 تا 200 درجه سانتیگراد
دمای پایین: -78 تا 0°C
|
|
تنظیم رزولوشن
|
1 ̊C
|
|
ورودی
|
ترموپول نوع T (سنگ/سنگ-نیکل)
|
|
محدوده تنظیم و نشان دادن
|
زمان پیش تنظیم شده: 0 دقیقه تا 99 ساعت و 59 دقیقه
چرخه پیش تنظیم شده: 1 تا 9,999 چرخه
|
|
عملکرد لوازم جانبی
|
زمانبندی پیش تنظیم شده
حفاظت از بیش از حد گرما/ بیش از حد خنک
شکست برق/انتخاب بازیابی
تنظیم زمان بازیابی دمای
حافظه برنامه
خاموش کردن اتوماتیک برق
نمایش زمان برنامه ریزی شده
انتخاب حالت اتمام تست
نمودار روند
نمایش تاریخچه هشدار
کالیبراسیون سنسور
ارتباطات RS-232 / USB
|
نگهداری روزانه
1. شوک حرارتی من یک خاموش طولانی مدت به طور منظم هر نصف قدرت استفاده نمی شود، زمان قدرت کمتر از یک ساعت نیست، و قطعات یدکی مربوطه و تجهیزات تست به درستی کار می کند.
2. جعبه شوک گرم و سرد باید به طور منظم پاک شود تبخیر: سطوح تمیز بودن به دلیل آزمایش متفاوت است، در اثر گردش هوایی اجباری،مقدار زیادی ذرات گرد و غبار را جمع می کند و سایر اشیاء کوچک در بخار باید به طور منظم تمیز شود.
3. فن گردش کمری دمای پایین، فن تهویه و تعادل پاک اصلاح: تمیز کردن و تبخیرگر مشابه است به دلیل محیط کار مختلف اتاق، فن گردش،گرد و غبار زیادی روی فن های تهویه کننده جمع می شود، و سایر ذرات کوچک باید به طور منظم تمیز شوند.
4براي جابجایی دستگاه شوک حرارتي به من در Paddy Ashdown Lai Instrumentation بهترين راهنمايي پرسنل فني، براي اجتناب از آسيب رساندن به تجهیزات، مانند خود جابجایی مشتری،باید قبل از روشن کردن برق یک برقکار حرفه ای داشته باشد تا عملکرد صحیح مدار را تأیید کند.، یا اجزای مربوط به تجهیزات سوخته خواهد شد.
